HCCL自定义算子开发示例：基于AICPU引擎的点对点通信算子

1 前言

在高性能计算与大模型训练场景中，标准的集合通信原语通常能满足大部分需求。然而，在某些特定算法编排、非规则通信拓扑或需要精细控制同步时序的场景下，开发者需要更灵活的通信能力。本文将以 AICPU+TS引擎下的自定义 Send/Recv 算子为例，深入描述如何使用 Hcomm 层通信算子编程接口开发自定义算子。

2 点对点通信算子介绍

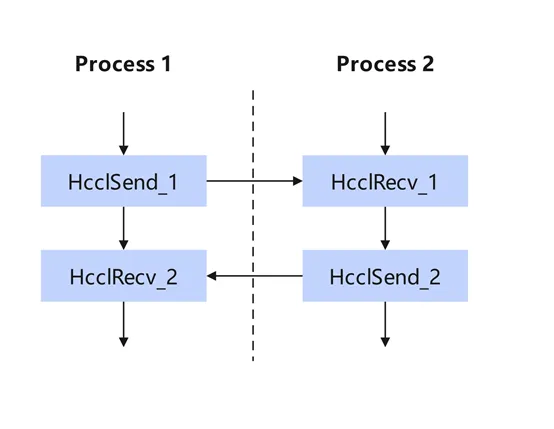

点对点通信是指通信域中的两个 Rank 之间直接传输数据的通信模式，一个作为发送者一个作为接收者。常用于pipeline并行场景下对激活值的数据收发。点对点通信由两个基础算子组成，发送端和接收端需要配对使用且按序下发。

Send算子：源进程将内存中的数据块发送到指定的目标进程。

Recv 算子：目标进程从指定的源进程接收数据，并将其存入本地内存缓冲区。

3 点对点通信算子原理

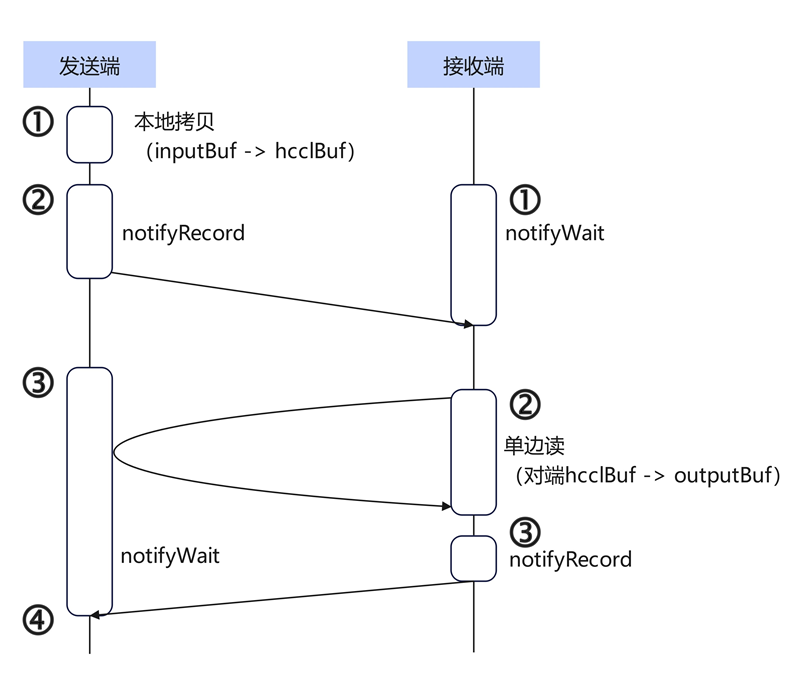

发送端执行 Send算子：

**Step 1：**准备数据。

发送端执行本地拷贝的任务，将待发送数据从用户输入内存拷贝到通信内存 （HcclBuffer）。

**Step 2：**发送数据就绪的同步信号至接收端。

发送端将数据拷贝至通信内存后，执行 notifyRecord 任务，向接收端发出一个同步信号，告诉接收端：“数据已准备好，可以访问”。

**Step 3：**执行 notifyWait 任务，进入等待状态。等待接收端数据读取完成的同步信号。

**Step 4：**收到接收端的数据读取完成同步信号后，解除等待状态。

接收端执行 Recv 算子：

**Step 1：**执行 notifyWait 任务，进入等待状态。等待发送端准备好数据。

**Step 2：**收到发送端的同步信号后，说明数据已就绪。执行远端单边读操作，通过物理链路直接访问发送端的内存地址，将数据拷贝到本地内存中。

**Step 3：**执行 notifyRecord 任务通知发送端 “数据拷贝已完成 “，以便发送端释放或复用内存。

4 自定义点对点通信算子实现流程

4.1 源码

开发者可以点击下方链接获取完整样例代码。

https://gitcode.com/cann/hccl/tree/master/examples/04_custom_ops_p2p

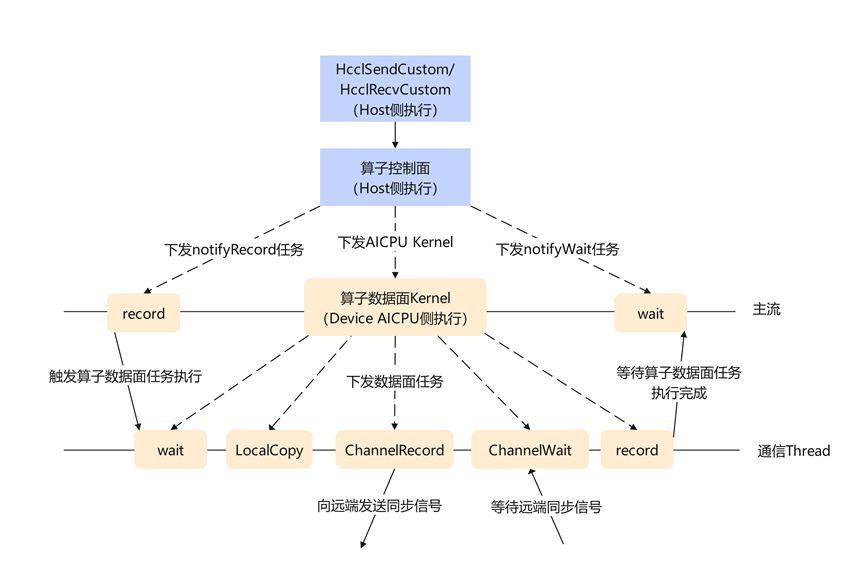

整体流程：

自定义通信算子需要实现算子控制面部分和算子数据面部分。

• 算子控制面：通过算子入口调用，在 Host侧执行，负责申请算子数据面执行需求的通信资源，包括通信 Channel和通信Thread，下发算子数据面 Kernel到Device。
• 算子数据面：当前案例在 Device侧 AICPU 执行，负责算子数据面任务的下发，实现数据搬运和同步操作。

4.2 算子控制面实现

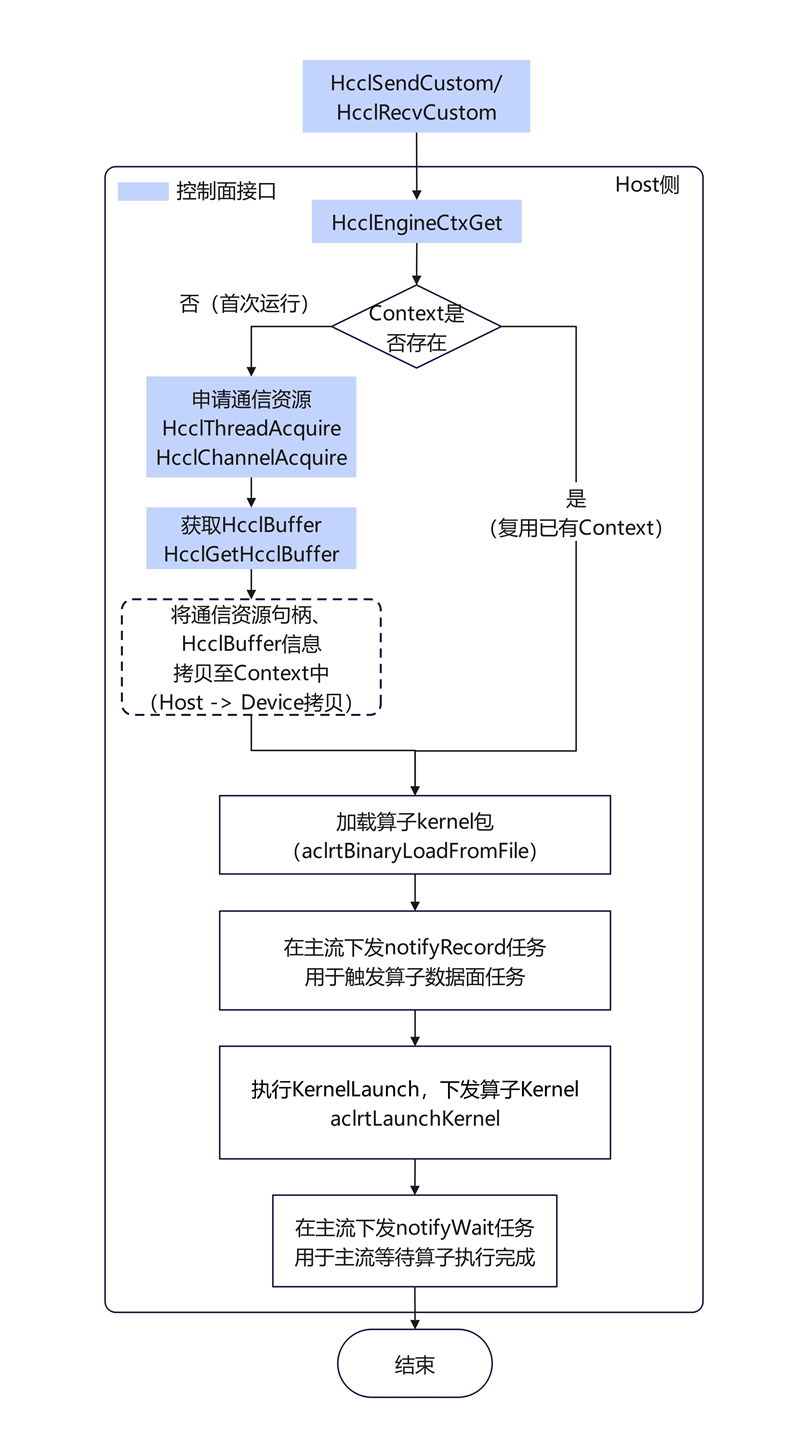

Step 1：初始化通信上下文

代码位置：send.cc / recv.cc

通信上下文是用于承载算子执行所需的各个资源。此阶段核心是调用控制面接口（图中蓝色节点） 在发送、接收两端都创建好算子执行上下文。因为资源是 Per-Device 的，收发双方都需要建立自己的通信端点。

当 HcclSendCustom 或 HcclRecvCustom 被多次调用时会复用已存在的资源上下文。首次调用时，会触发资源的初始化：

1. 上下文检查： 通过 HcclEngineCtxGet 检查当前通信域是否已存在对应的 AICPU 资源上下文。目的：通信上下文是用于算子反复执行时的资源复用，以提升性能。

2. 资源申请：

   Thread： 调用 HcclThreadAcquire 申请 Device 侧的执行线程。

   Channel： 调用 HcclChannelAcquire 建立点对点物理通信链路。

   Hccl Buffer： 调用 HcclGetHcclBuffer 申请通信内存。

   Notify： 调用 aclrtCreateNotify 创建 Host-Device 同步用的同步信号资源。

3. 资源句柄拷贝： Host 将申请到的资源句柄（Thread ID, Channel Handle, Notify ID）封装在结构体中，通过 aclrtMemcpy 拷贝到 Device 侧的显存。

   目的：让 AICPU Kernel 知道它该用哪个线程跑、发给谁、监听哪个信号。

Step 2：下发 Kernel

代码位置：launch_kernel.cc

在准备好算子执行的资源后，host 侧会把 kernel下发到device去执行。

这一阶段利用 ACL 流（Stream）实现了异步控制：

1. 加载算子信息： 调用 aclBinaryLoadFromFile（封装在 LoadAICPUKernel 方法中）。
2. 发送同步信号： 调用 aclrtRecordNotify (g_notifies [0], stream) 发送同步信号，通知Device算子已经下发好。
3. 下发任务： 调用 aclrtLaunchKernel，将 HcclLaunchP2PAicpuKernel 函数推送到任务队列中，下发算子Kernel。
4. 阻塞等待结束： 调用 aclrtWaitAndResetNotify (g_notifies [1], …)。Host 线程在此处挂起（Sleep），直到 Device 侧发回“结束” 的同步信号，确保 main 函数不会提前销毁资源。

4.3 算子数据面实现

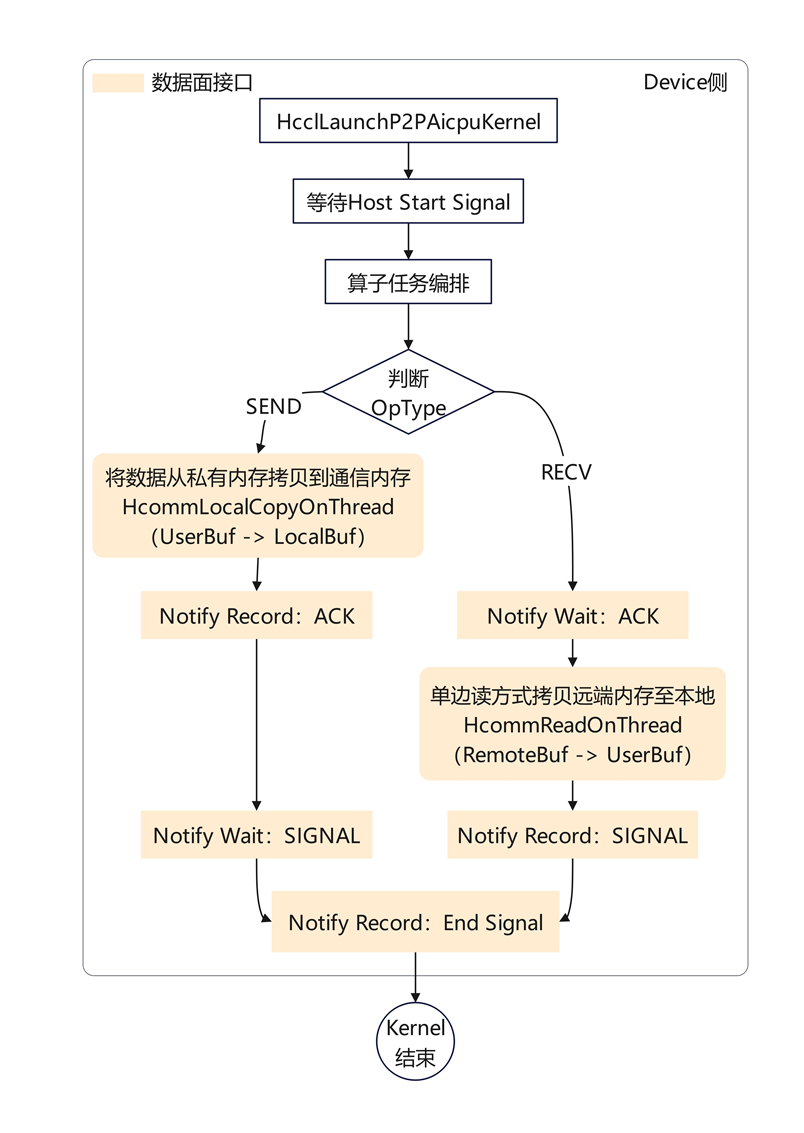

Device 侧执行算子

代码位置：aicpu_kernel.cc & exec_op.cc

此阶段会在Device侧调用数据面接口（图中黄色节点） 完成Kernel的展开执行。AICPU 根据 OpType 进行数据拷贝以及收/发 Rank 间的同步。

Device 内部的指令执行如下：

1.等待发令： Kernel 启动后，首先执行 HcommAclrtNotifyWaitOnThread，等待 Host 的 RecordNotify 执行完毕。

2.执行编排 (ExecOp)： 根据 opType 分流逻辑。

发送端：

• 数据拷贝 : 调用 HcommLocalCopyOnThread 接口将用户数据 (sendBuf) 拷贝到 H CCL通信中转内存 (LocalBuffer)。
• notifyRecord任务 : 调用 HcommChannelNotifyRecordOnThread 接口发送 ACK 信号 （通知接收方本端已准备好数据）。
• notifyWait任务 : 调用 HcommChannelNotifyWaitOnThread 接口等待 SIGNAL 信号 （等待接收方告知已完成本卡数据的读取）。

接收端：

• notifyWait任务 : 调用 HcommChannelNotifyWaitOnThread 等待 ACK 信号 （等待发送方告知数据已准备好）。
• 单边读： 调用 HcommReadOnThread 接口，直接通过物理通道从发送方的 RemoteBuffer 拉取数据写入自己的 recvBuf。
• notifyRecord任务 : 调用 HcommChannelNotifyRecordOnThread 接口发送 SIGNAL 信号 （告知发送方本端已完成数据读取）。

3.发送结束信号： 任务完成后，Device 调用 HcommAclrtNotifyRecordOnThread 接口发送同步信号，告诉Host算子已执行完毕，唤醒 Host。

5 . 样例执行

5.1 样例设计

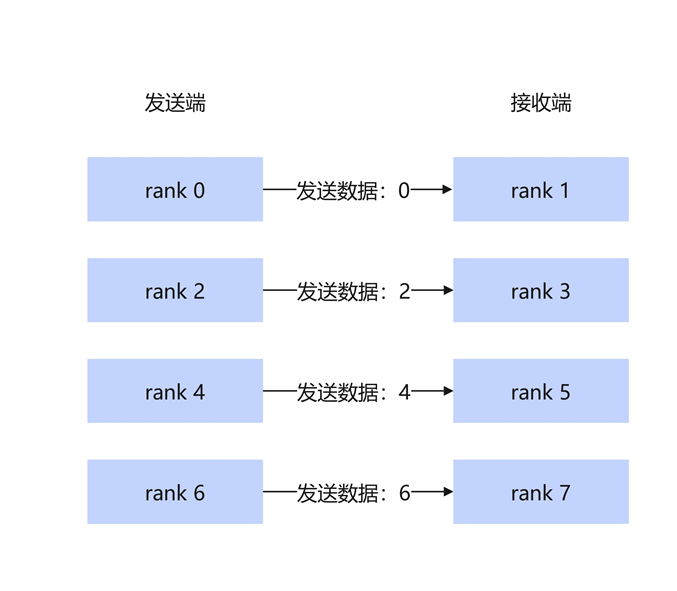

本样例由一共 8个rank组成一个通信域。Rank id为偶数的rank作为发送端，发送内容为其rank编号。Rank id为奇数的rank作为接收端，因此打印结果中各个奇数rank接收到的是前一rank的id。

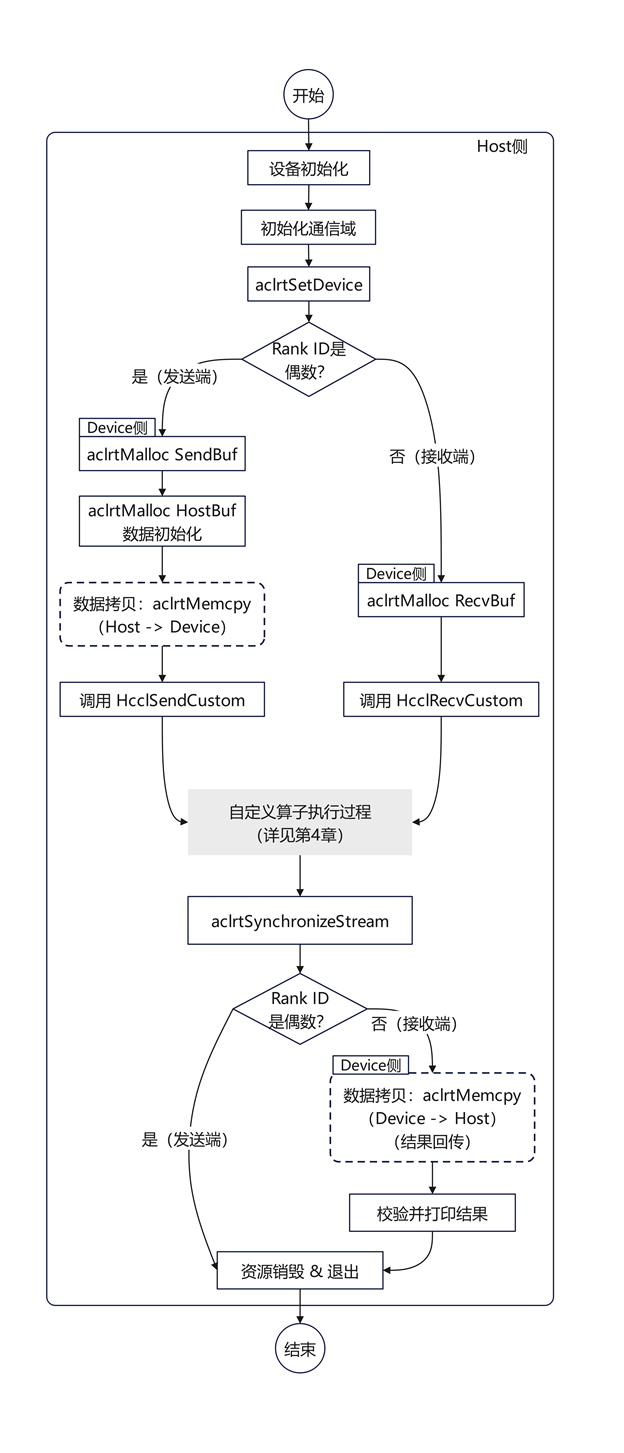

5.2 算子调用流程

Step 1：Host 侧准备数据

代码位置：main .cc

此阶段需准备好Host侧send 端需要的数据并搬运到Device 侧显存中，在调用任何算子接口之前，必须确保数据已经位于 NPU 的 Device 显存中。recv 端只需要在 Deviec 侧准备好接收内存。

发送端：

1. 申请内存： 调用 aclrtMalloc 在 Host 侧申请 hostBuf，在 Device 侧申请 sendBuf。
2. 数据初始化： 在 Host 侧内存中生成测试数据（如 0, 1, 2… 的浮点数组）。
3. 数据拷贝： 调用 aclrtMemcpy，将 Host 侧生成的数组写入到 Device 侧的 sendBuf 中。注：若无此步，后续 Device 侧读到的将是未初始化的随机值。
4. 算子调用： 调用 HcclSendCustom 自定义算子。

接收端：

1. 申请内存： 调用 aclrtMalloc 在 Device 侧申请 recvBuf。
2. 算子调用： 调用 HcclRecvCustom 自定义算子。

Step 2：Host侧回传结果

代码位置：main.cc

Host 收到Device发送的同步信号，确认 Device 执行完毕，取回结果进行验证。

1. Host 恢复： 阶段三中的 aclrtWaitNotify 收到 Device 的结束信号，Host 线程恢复运行。
2. 流同步： 调用 aclrtSynchronizeStream 确保所有操作彻底完成。
3. 结果回传 （仅 Recv 端）： 调用 aclrtMemcpy (Device->Host)，将 Device 侧 recvBuf 中的最终结果搬回 Host 侧内存。
4. 校验与清理： Host 打印结果，验证数值正确性，最后销毁 Stream、Context 和 Device 资源。

5.3 编译安装

在CANN/hccl 代码仓根目录下执行如下命令，编译并安装自定义算子包：

# 设置CANN软件包环境变量，此处以root用户默认安装路径为例
source /usr/local/Ascend/cann/set_env.sh

# 执行build.sh脚本进行编译，通过custom_ops_path指定自定义算子工程路径
bash build.sh --vendor=cust --ops=p2p --
custom_ops_path=./examples/04_custom_ops_p2p

# 自定义算子安装包在代码仓的build_out目录下
./build_out/cann-hccl_custom_p2p_linux-<arch>.run --install

自定义算子包安装信息如下：

• 头文件：${ASCEND_HOME_PATH}/ opp/vendors/cust/include/hccl_custom_p2p.h
• 动态库：${ASCEND_HOME_PATH}/opp/vendors/cust/lib64/libhccl_custom_p2p.so
• AI CPU算子描述文件：${ASCEND_HOME_ PATH}/opp/vendors/cust/aicpu/config/libp2p_aicpu_kernel.json
• AI CPU算子包：${ASCEND_HOME_ PATH}/opp/vendors/cust/aicpu/kernel/aicpu_hccl_custom_p2p.tar.gz
• 安装脚本：${ASCEND_HOME_ PATH}/opp/vendors/cust/scripts/install.sh

5.4 执行测试用例

关闭 AI CPU算子验签功能：

AI CPU算子包会在业务启动时加载至Device，加载过程中驱动默认会执行安全验签，以确保包的可信性。但用户自行编译生成的AI CPU算子包不包含签名头，因此需要手工关闭驱动的验签机制，才可以正常加载。

参考如下命令，使用 root用户在物理机上执行，以device 0为例：

npu-smi set -t custom-op-secverify-enable -i 0 -d 1 # 使能验签配置
npu-smi set -t custom-op-secverify-mode -i 0 -d 0 # 关闭自定义验签

关闭驱动安全验签机制存在一定的安全风险，需要用户自行确保自定义通信算子的安全可靠，防止恶意攻击行为。

修改 AI CPU白名单：

若用户新增 AI CPU算子包，需同步将该AI CPU算子包配置到AI CPU白名单中。以root用户默认安装路径为例，编辑ascend_package_load.ini文件：

vim /usr/local/Ascend/cann/conf/ascend_package_load.ini

将下列内容追加到 ascend_package_load.ini中：name:aicpu_hccl_custom_p2p.tar.gzinstall _path:2optional:truepackage_path:opp/vendors/cust/aicpu/kernel

编译并执行测试样例：

• 进入样例代码目录

cd examples/04_custom_ops_p2p/testcase

• 编译

make

• 执行测试用例

make test

本样例的预期实验结果为：

rank为偶数的节点负责发送数据，内容为其rank编号，rank为奇数的节点负责接收数据，因此打印结果中各个奇数rank接收到的是上一rank的编号。

Found 8 NPU device(s) available
rankId: 1, output: [ 0 0 0 0 0 0 0 0 ]
rankId: 3, output: [ 2 2 2 2 2 2 2 2 ]
rankId: 5, output: [ 4 4 4 4 4 4 4 4 ]
rankId: 7, output: [ 6 6 6 6 6 6 6 6 ]
