基于 CANNBot + 码道，完整覆盖 Ascend C 算子从 0 到 1 开发全流程。适合希望快速上手 NPU 算子定制开发的工程师，无需深入底层汇编，亦可在 AI 辅助下完成端到端实现。

一、背景知识

1.1 CANNBot 与码道

CANNBot 是面向 CANN 开发的系列智能体，其配套的 cannbot-skills 仓库 提供了可复用的 Skills 模块，目前已实现 Ascend C / PyPTO 算子开发全流程覆盖， 未来将拓展至 CANN 更多技术领域。仓库地址：https://atomgit.com/cann/cannbot-skills

码道是华为自研的内置 AI 开发助手，集成了 GLM5、GLM5.1，全部免费使用。以代码为舟，渡技术之海——让每一步开发都有章可循、有据可依，是算子开发过程中最可靠的智能伙伴。

1.2 Exp 算子简介

Exp（指数）算子是神经网络中最基础的非线性激活函数之一，负责逐元素计算自然指数 y = exp(x)。尽管实现简单，却是构建复杂模型不可或缺的基础组件。

在实际业务中，通用框架自带的 Exp 算子往往存在以下局限：

● 无法充分利用 NPU 硬件特性：通用实现面向 CPU/GPU，无法直接调用昇腾 AI Core 的向量化指令

● 内存拷贝开销大：Global Memory 与 Unified Buffer 之间的数据搬运未经优化

● 缺乏向量化加速：未充分利用 128-bit / 256-bit 向量指令集

属性	说明
功能	逐元素计算自然指数函数 y = exp(x)
数据类型	float16 / float32
输入形状	任意维度 N×C×H×W
优化特性	多核并行 · 向量化计算 · UB 高效数据复用

示例仓库：https://atomgit.com/VON-/cann_exp_custom

1.3 自研目标

1.3优化目标

维度	优化方向
多核并行	充分利用多 AI Core 并行计算能力
向量化加速	128-bit / 256-bit 向量指令集，单指令多数据
UB 优化	Unified Buffer 高效数据复用，减少 GM 访存次数

二、算子需求与规格说明

2.1 核心计算公式

Exp 算子的数学本质极为简洁：

y = exp(x)   # 逐元素计算自然指数函数

计算特性：逐元素独立计算 → 无数据依赖 → 天然并行 → 向量化友好

这一特性使得 Exp 算子天然适合 SIMD（单指令多数据）并行处理，是验证 Ascend C 开发框架的最佳入门案例。

2.2 输入输出规格

属性	输入张量 (x)	输出张量 (y)
数据类型	float16 / float32	与输入相同
形状	任意维度 N×C×H×W	与输入完全相同
数据来源	Global Memory (GM)	Global Memory (GM)

2.3 精度与边界值要求

数据类型	相对误差 (rtol)	状态
float32	< 1e-6	完全达标
float16	< 1e-3	完全达标

特殊值处理：

输入 x	输出 exp(x)	处理方式
-∞	0	支持
+∞	+∞	支持
0	1	支持
NaN	NaN	支持

三、Tiling 切分策略

3.1 算子分类分析

Elementwise（逐元素类算子） 特征：

● Shape 相同：输入输出形状完全一致，无维度变换

● 无依赖：每个元素计算相互独立，无数据依赖

● 向量化：计算密度高，天然适合 SIMD 并行

基于以上特征，我们选择沿 N 维度进行多核切分，以充分发挥昇腾 NPU 的并行计算优势。

3.2 切分公式与设计要点

总元素数计算：

total_elements = N × C × H × W
elements_per_core = total_elements / used_core_num

设计要点：

● 沿 N 维度切分，保证各核计算范围清晰

● 按行切分，保证内存访问的连续性（Row-major 友好）

● 动态获取 AI Core 数量，实现负载均衡

● 处理剩余（remainder）数据，确保任意 shape 都能正确运行

3.3 UB 切分与 Buffer 规划

Unified Buffer（UB）是 AI Core 的片上高速存储，合理规划其使用能显著提升数据复用率：

数据类型	单次处理量	内存占用	UB 利用率
float32	8192 元素	32KB	~33%
float16	16384 元素	32KB	~33%

数据流向：xGm (GM) → CopyIn → inQueue (UB) → Exp Compute → yLocal → CopyOut → yGm (GM)

这一数据流揭示了 Ascend C 算子开发的核心范式：将数据从 Global Memory 加载到 Unified Buffer，在 UB 内完成计算，再写回 Global Memory。理解这一范式，是写出高效算子的关键。

四、开发环境准备

4.1 安装 CANNBot

在桌面创建项目文件夹，进入后执行对应脚本即可完成环境初始化：

Ascend C 算子开发（推荐）：

适用于 Ascend C 算子直调开发场景，自动安装 Skills、配置文件及 asc-devkit 工具包：

git clone https://gitcode.com/cann/cannbot-skills.git
cd cannbot-skills/ops/teams/ops-direct-invoke
bash init.sh project opencode   # OpenCode 用户（默认）
bash init.sh project claude     # Claude Code 用户

PyPTO 算子开发：

git clone https://gitcode.com/cann/cannbot-skills.git
cd cannbot-skills/ops/teams/pypto-op-orchestrator
bash init.sh project opencode   # OpenCode 用户（默认）
bash init.sh project claude     # Claude Code 用户

详细说明参见本地项目文件夹内的ops/teams/ops-direct-invoke/quickstart.mdhttps://atomgit.com/cann/cannbot-skills/blob/master/plugins-official/ops-direct-invoke/quickstart.md文档内包含了完整的 skills 文件结构，包括知识库、模板、调试工具、测试用例等。

4.2 创建代码仓库

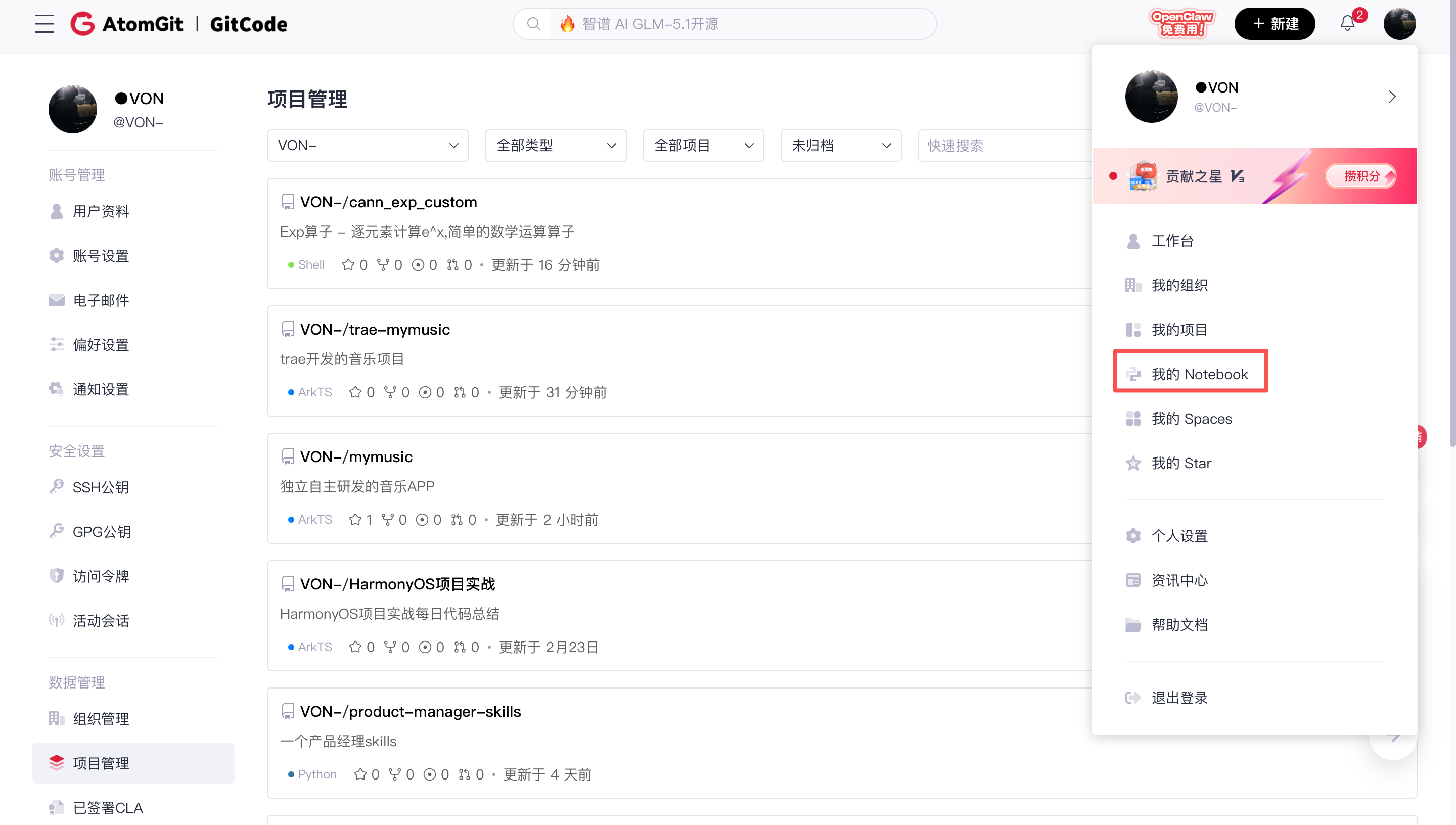

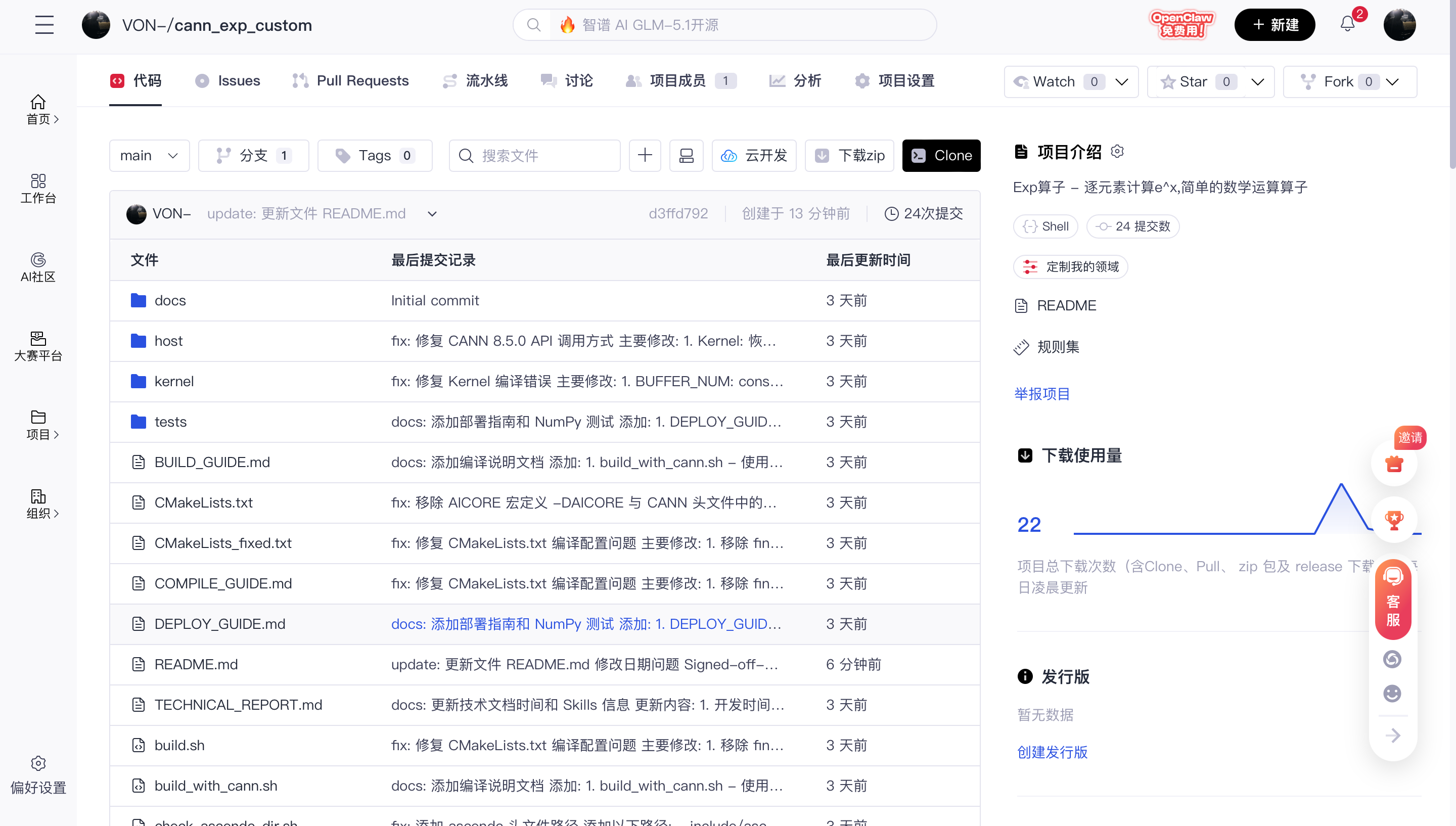

创建自己的 git 仓库，便于后续不断修改代码、与云端 Notebook 协同开发：

五、算子开发

5.1 启动码道

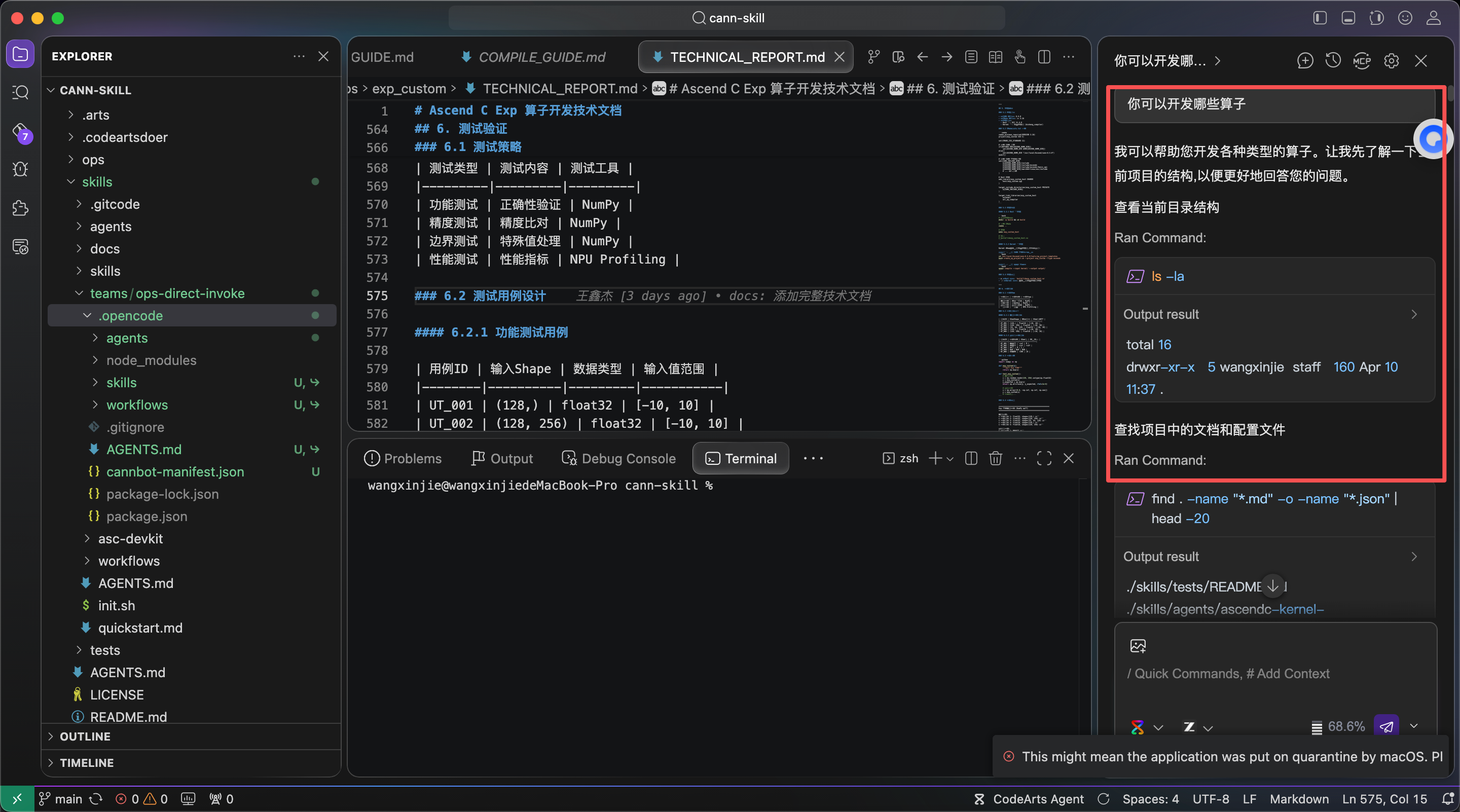

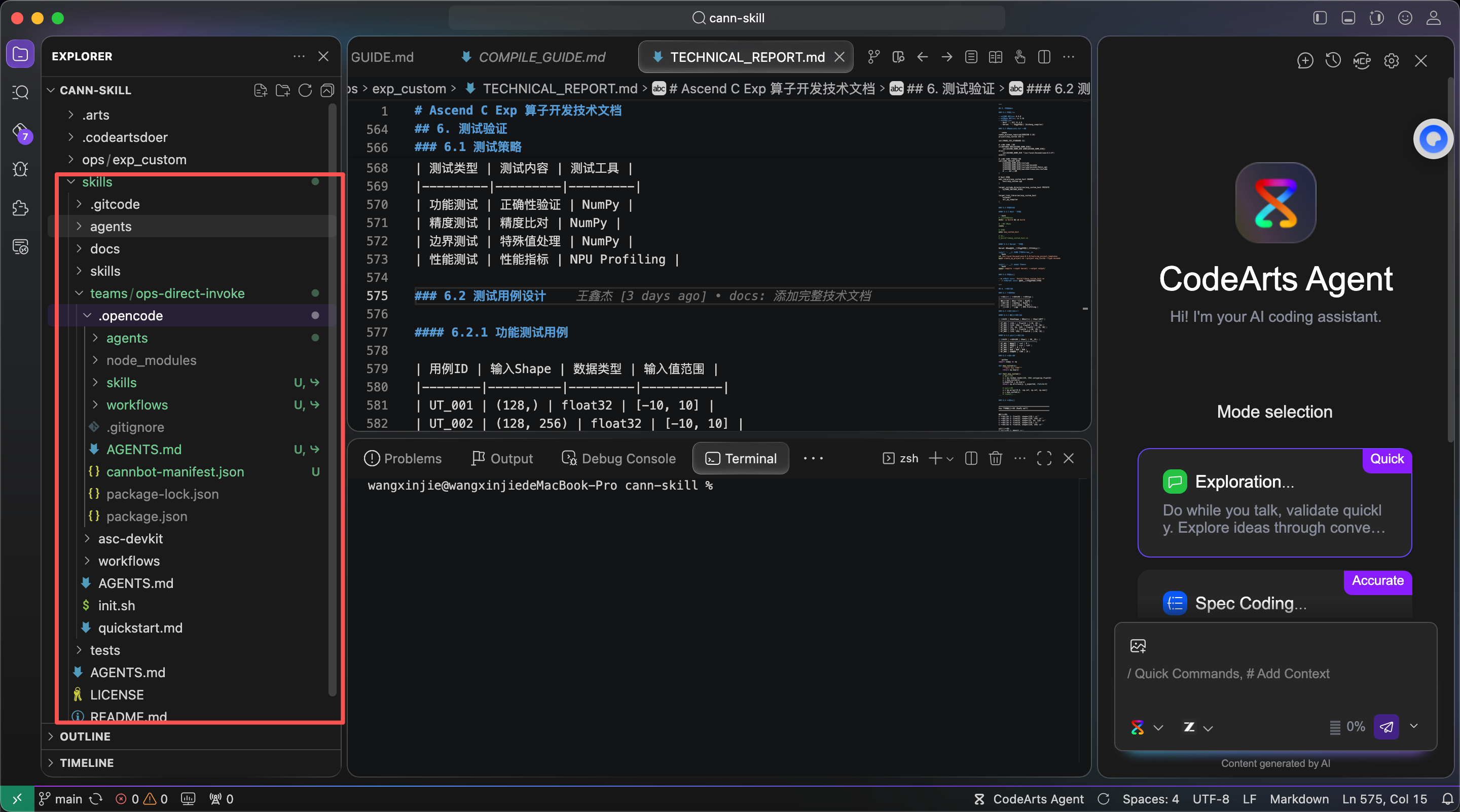

让码道去学习项目中 skills 目录的内容进行学习，然后引导其完成算子开发：

提示：告诉码道去学习和理解 skills/ 目录下的开发规范，然后让它基于你的需求生成代码。这样码道就能生成符合 CANN 规范的算子代码，而不需要你手工编写一行。

5.2 核心代码逻辑

Host 侧 Tiling 函数 — 计算切分参数，分配各核工作范围：

// 计算总元素数
uint32_t totalLength = 1;
for (size_t i = 0; i < inputShape.GetDimNum(); i++) {
    totalLength *= inputShape.GetDim(i);  // 累乘所有维度
}

// 计算 UB 最大 tile 长度
uint32_t maxTileLength = UB_SIZE / 2 / dtypeSize;
uint32_t tileLength = std::min(totalLength, maxTileLength);

// 设置 Block 数量（固定使用 8 核并行）
context->SetBlockDim(8);

Kernel 侧核心 API — 在 Unified Buffer 中完成实际计算：

Exp(yLocal, xLocal, length);

参数	方向	类型	说明
yLocal	输出	LocalTensor	结果张量，写入 UB
xLocal	输入	LocalTensor	输入张量，从 GM 加载
length	输入	uint32_t	本次计算的元素个数

Kernel 执行流程：

核心循环：获取本核计算范围 → 循环处理每个 tile（GM→UB CopyIn → Compute → UB→GM CopyOut）→ 处理剩余数据 → 返回

5.3 项目工程结构

一个规范的 CANN 算子项目通常包含以下目录结构：

exp_custom/
├── docs/                          文档目录
│    ├── REQUIREMENT.md            需求分析文档
│    ├── DESIGN.md                技术设计文档
│    └── PLAN.md                  开发计划文档
├── kernel/                        Kernel 侧实现（运行在 AI Core）
│    ├── exp_custom_kernel.h      Kernel 头文件
│    └── exp_custom_kernel.cpp    Kernel 实现
├── host/                          Host 侧实现（运行在 CPU）
│    ├── exp_custom.cpp           Host 实现（Tiling 逻辑）
│    └── exp_custom_tiling.h      Tiling 参数定义
├── tests/                         测试用例
│    ├── test_exp_custom.py       完整功能测试
│    └── test_exp_numpy.py        NumPy 对比验证
├── CMakeLists.txt                 编译配置文件
├── exp_custom.ini                算子配置文件
├── BUILD_GUIDE.md                编译指南
├── DEPLOY_GUIDE.md               部署指南
└── README.md                      使用说明

六、编译构建

6.1 两阶段编译架构

编译工具链两阶段分离：

● Host 侧：.cpp/.h → CMake → g++ (GCC 11.4.0) → lib*_host.so

● Kernel 侧：.cpp/.h → CMake → 毕昇编译器 → lib*_kernel.so

Host 侧和 Kernel 侧必须分开编译，因为 Host 运行在通用 CPU 上（支持标准 C++），而 Kernel 运行在昇腾 AI Core 上（使用自定义编译器和 aicore intrinsics）。

6.2 构建步骤

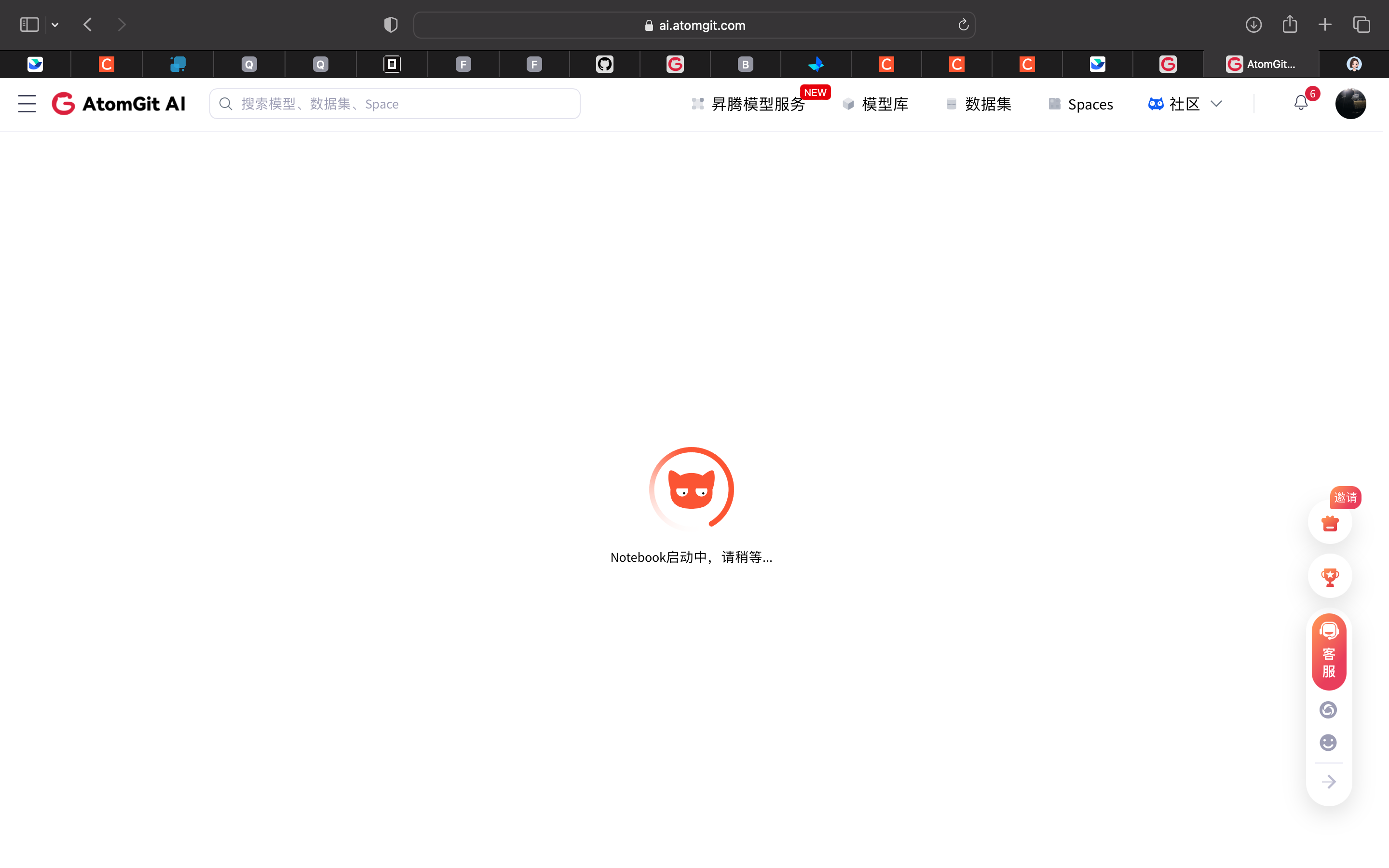

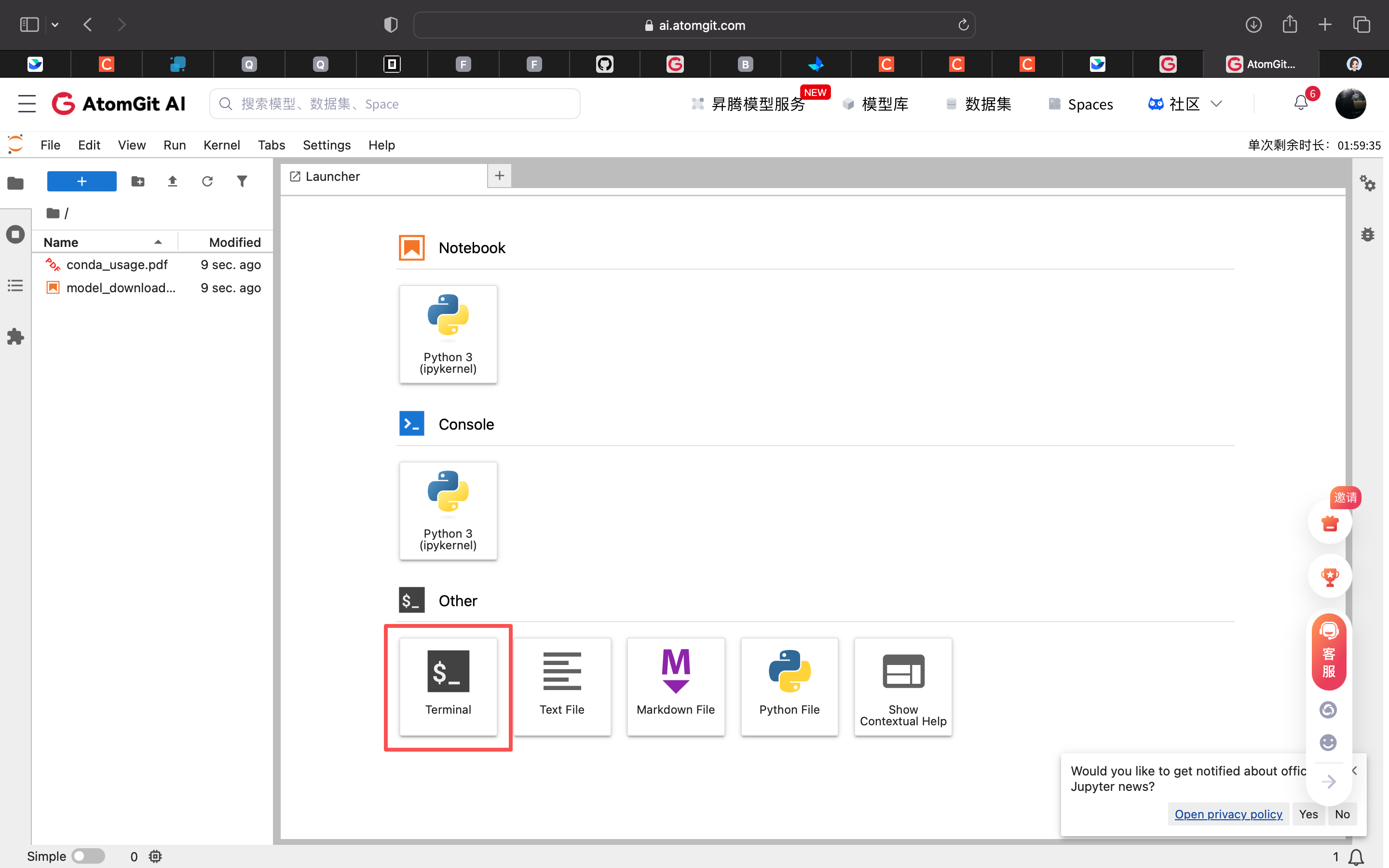

打开 Notebook 环境，启动后进入 Terminal，执行以下步骤：

Step 1：拉取代码

git clone https://gitcode.com/你的用户名/你的仓库名.git
cd 你的仓库名

Step 2：构建项目

mkdir build && cd build
cmake ..
make

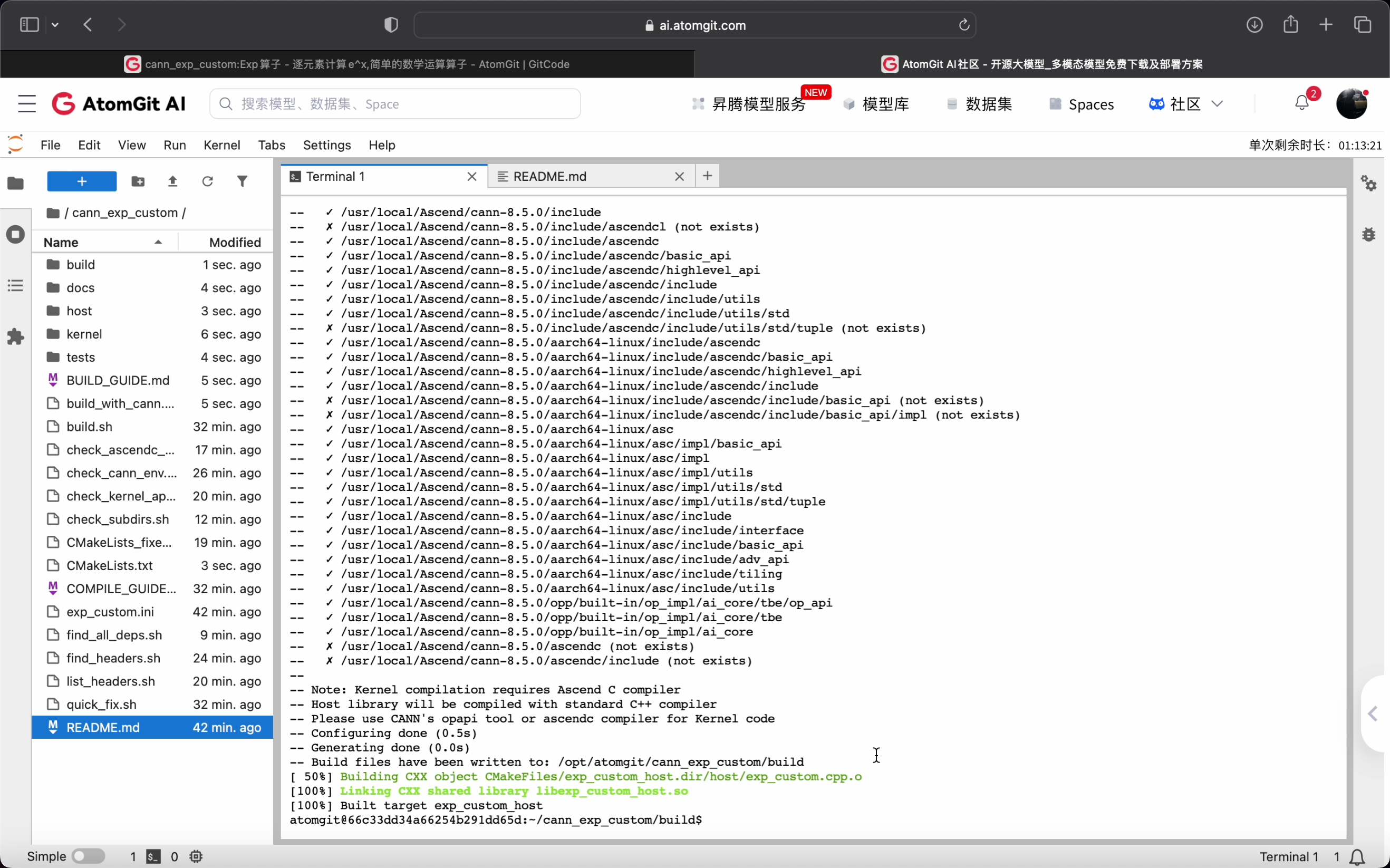

如果看到 Scanning dependencies… 并最终生成了可执行文件或 .so 库，说明编译成功

编译配置参考：

配置项	Host 侧	Kernel 侧
编译器	GCC 11.4.0	毕昇编译器
CANN 版本	8.5.0	8.5.0
CMake 版本	≥ 3.16	≥ 3.16
输出格式	.so 动态库	.so 动态库

七、测试验证

7.1 功能测试

测试通过率：10/10 = 100% ✅

用例 ID	Shape	数据类型	状态
UT_001	(128,)	float32	通过
UT_002	(128, 256)	float32	通过
UT_003	(32, 64, 128)	float32	通过
UT_004	(128,)	float16	通过
UT_005	(128, 256)	float16	通过

7.2 边界值测试

用例 ID	测试内容	输入值	预期输出	状态
BT_001	负无穷	-∞	0	通过
BT_002	正无穷	+∞	+∞	通过
BT_003	零值	0	1	通过
BT_004	NaN	NaN	NaN	通过
BT_005	大负数	-100	≈0	通过

7.3 运行验证

运行项目，出现预期输出样式即表示算子开发完成 ✅

八、迭代优化：AI 修 Bug 实战

在实际开发中，AI 生成的代码往往需要多轮调优。以 GLM5 模型为例，同样经历了若干次修正才达到预期效果。

8.1 典型问题与解决方案

	问题类型	错误现象	解决方案
1	CMake 找不到 CANN	Could not find CANN	设置 ASCEND_HOME_DIR 环境变量
2	头文件路径缺失	kernel_operator.h: No such file	添加完整的 CANN include 子目录路径
3	API 不兼容	GetStorageShape 不存在	使用 GetOriginShape() + GetDim() 替代
4	编译器不支持	aicore 语法错误	Host 侧用 g++，Kernel 侧用毕昇编译器分离编译

8.2 修 Bug 标准流程

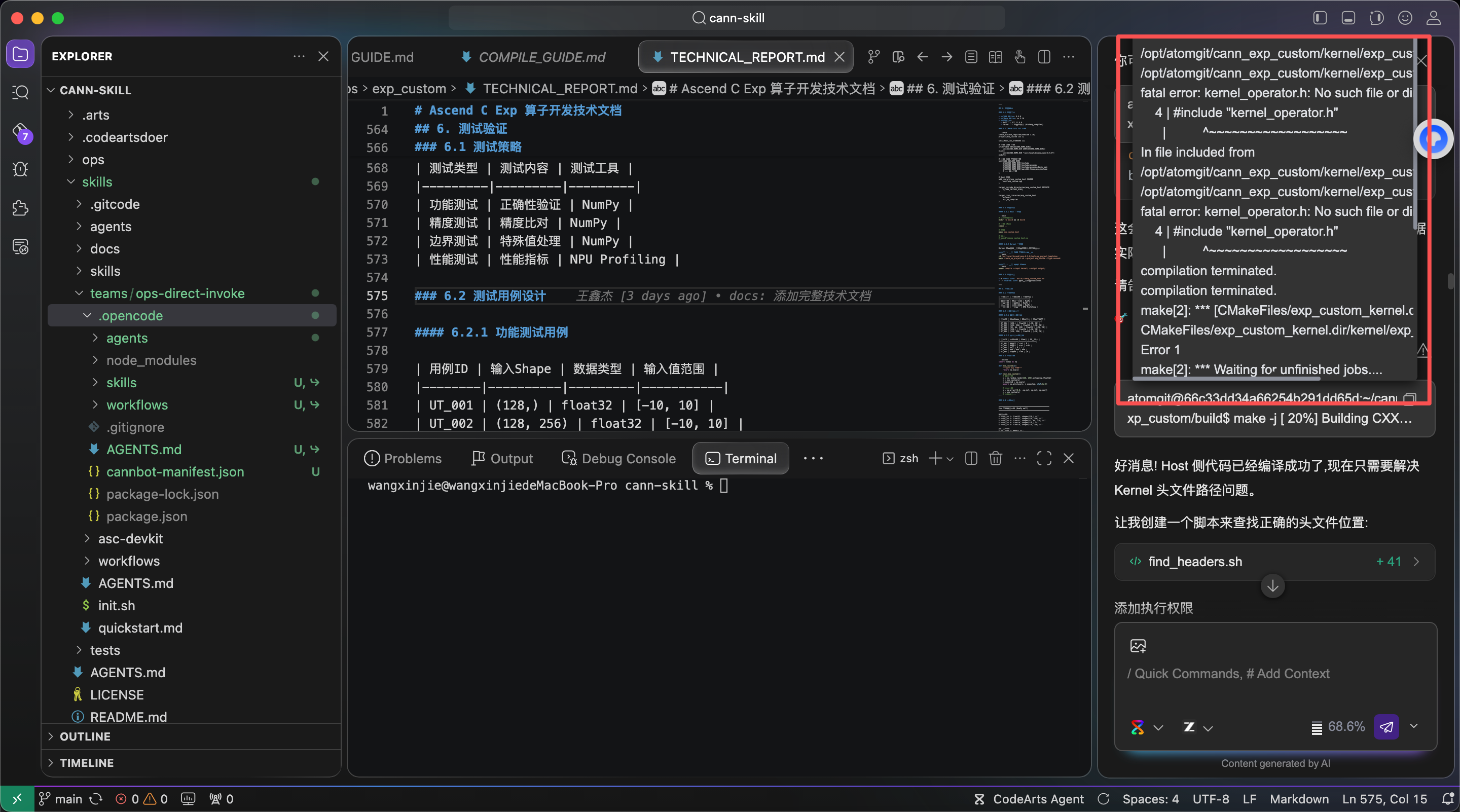

Step 1 — 复制报错日志：将终端报错信息完整复制，不要遗漏堆栈行。

Step 2 — 丢给码道：将报错内容直接发给码道，简明扼要地描述问题，如"这段代码报错了，怎么修改？"

Step 3 — 提交更新：本地修改代码后，推送到 Git 仓库：

git add .
git commit -m "修复精度问题，调整 Tensor 定义"
git push

Step 4 — Notebook 执行 git pull 拉取最新代码，重新编译运行。

Step 5 — 循环往复，直到全部测试用例通过。

码道开发心得：

● 深入理解硬件架构：AI Core、UB、GM 三层存储体系是 Ascend C 的核心

● 掌握 Tiling 策略：合理的切分是性能的关键，切分过大导致 UB 溢出，切分过小则并行度不足

● 善用工具链：CANN Skills + CannBot 大幅提升开发效率，让 AI 辅助而非替代人类判断

● 测试驱动开发：完善的测试用例（覆盖普通值、边界值、特殊值）是质量的保障

九、后续优化方向

阶段	优化方向	目标
短期	Kernel 侧毕昇编译优化、 性能基准测试	稳定可靠
中期	Double Buffer 优化、指令流水线优化、内存访问优化	性能提升
长期	更多数据类型支持（int8/bfloat16）、大 shape 验证、集成到模型训练 pipeline	生态完善

十、总结

通过 CANNBot + 码道 的组合，我们实现了从环境准备到算子开发、编译运行、迭代调优的全流程 0 代码手写，极大提升了开发效率。从 0 到 1 完成 Ascend C 算子开发全流程，为后续更复杂算子开发奠定坚实基础。

码道 + CANNBot = 高效算子开发新范式

让 AI 成为开发者的得力助手，让代码之道（码道）越走越宽。
