一、引言

图像边缘作为图像的重要特征，蕴含了丰富的图像信息，对于图像分析、目标识别等任务至关重要。传统的边缘检测方法如 Sobel、Canny 等在处理一些复杂图像时存在局限性。基于多尺度形态学梯度的边缘检测方法，通过不同尺度的结构元素对图像进行形态学操作，能够更全面地捕捉图像边缘，在多种场景下展现出独特优势。

二、原理基础

（一）形态学基本操作

形态学操作基于集合论，主要包括腐蚀和膨胀。腐蚀操作会 “收缩” 图像中的物体，其原理是用一个结构元素（通常是一个小的矩阵，如正方形、圆形等）在图像上滑动，将结构元素覆盖区域内的像素值替换为该区域内的最小值（对于灰度图像）。膨胀操作则相反，会 “扩张” 图像中的物体，将结构元素覆盖区域内的像素值替换为该区域内的最大值。

（二）形态学梯度

形态学梯度是膨胀图像与腐蚀图像之差，它能够突出图像中灰度值快速变化的区域，也就是边缘。数学表达式为：G(X)=D(X)−E(X)，其中G(X)是形态学梯度图像，D(X)是膨胀后的图像，E(X)是腐蚀后的图像。通过形态学梯度，图像边缘得以增强，便于后续检测。

（三）多尺度概念

单一尺度的形态学梯度只能检测特定尺度下的边缘信息。多尺度形态学梯度则使用不同大小的结构元素进行形态学梯度计算。小尺度结构元素对细节边缘敏感，能捕捉到图像中的细微变化；大尺度结构元素则更擅长检测图像中宏观的、轮廓性的边缘。综合不同尺度下的形态学梯度结果，可获得更完整的图像边缘信息。

三、实现步骤

（一）图像预处理

通常先将彩色图像转换为灰度图像，以简化计算。对于噪声较大的图像，可采用高斯滤波等方法进行降噪处理，避免噪声对边缘检测结果产生干扰。

（二）多尺度形态学梯度计算

1. 选择不同大小的结构元素，例如，对于正方形结构元素，可以选取边长为 3、5、7 等不同数值。

2. 针对每个尺度的结构元素，分别对图像进行腐蚀和膨胀操作，进而计算形态学梯度。以尺度i为例，得到形态学梯度图像Gi(X)。

（三）结果融合

将不同尺度下得到的形态学梯度图像进行融合。常见的融合方法有加权平均法，为每个尺度的梯度图像赋予不同权重，权重的设定可根据实际应用场景和经验确定。一般来说，小尺度图像对细节贡献大，权重可适当提高；大尺度图像对整体轮廓贡献大，权重也相应调整。通过加权平均得到融合后的梯度图像Gfinal(X)。

（四）边缘提取

对融合后的梯度图像Gfinal(X)进行阈值处理，将梯度值大于阈值的像素点判定为边缘点，小于阈值的像素点判定为非边缘点，从而提取出图像的边缘。阈值的选择可采用全局阈值法（如 Otsu 方法），自动计算出一个合适的阈值；也可根据经验手动设定阈值。

四、优势与应用

（一）优势

1. 全面捕捉边缘：多尺度的处理方式使该方法既能检测到图像中的细微边缘，如纹理细节，又能获取宏观的物体轮廓，相较于单一尺度方法，边缘信息更为完整。

2. 抗噪能力强：结合图像预处理中的降噪步骤以及多尺度融合过程，该方法对噪声具有一定的鲁棒性，在噪声环境下仍能较好地检测出边缘。

3. 适应性广：可根据不同图像的特点，灵活调整结构元素的形状、大小以及融合权重等参数，适用于多种类型的图像，如自然场景图像、医学图像等。

（二）应用

1. 计算机视觉：在目标识别任务中，基于多尺度形态学梯度的边缘检测能够提供更准确的目标轮廓信息，有助于提高识别精度。例如，在自动驾驶场景中，对道路、车辆等目标的边缘检测，可辅助车辆的定位和行驶决策。

2. 医学图像处理：对于医学影像如 X 光片、CT 图像等，该方法可帮助医生更清晰地观察器官、组织的边缘，辅助疾病诊断。例如，检测肺部 CT 图像中肿瘤的边缘，为肿瘤的大小、形状评估提供依据。

3. 工业检测：在工业生产中，用于检测产品表面的缺陷。通过检测产品图像的边缘，可发现表面的划痕、裂缝等缺陷，保障产品质量。

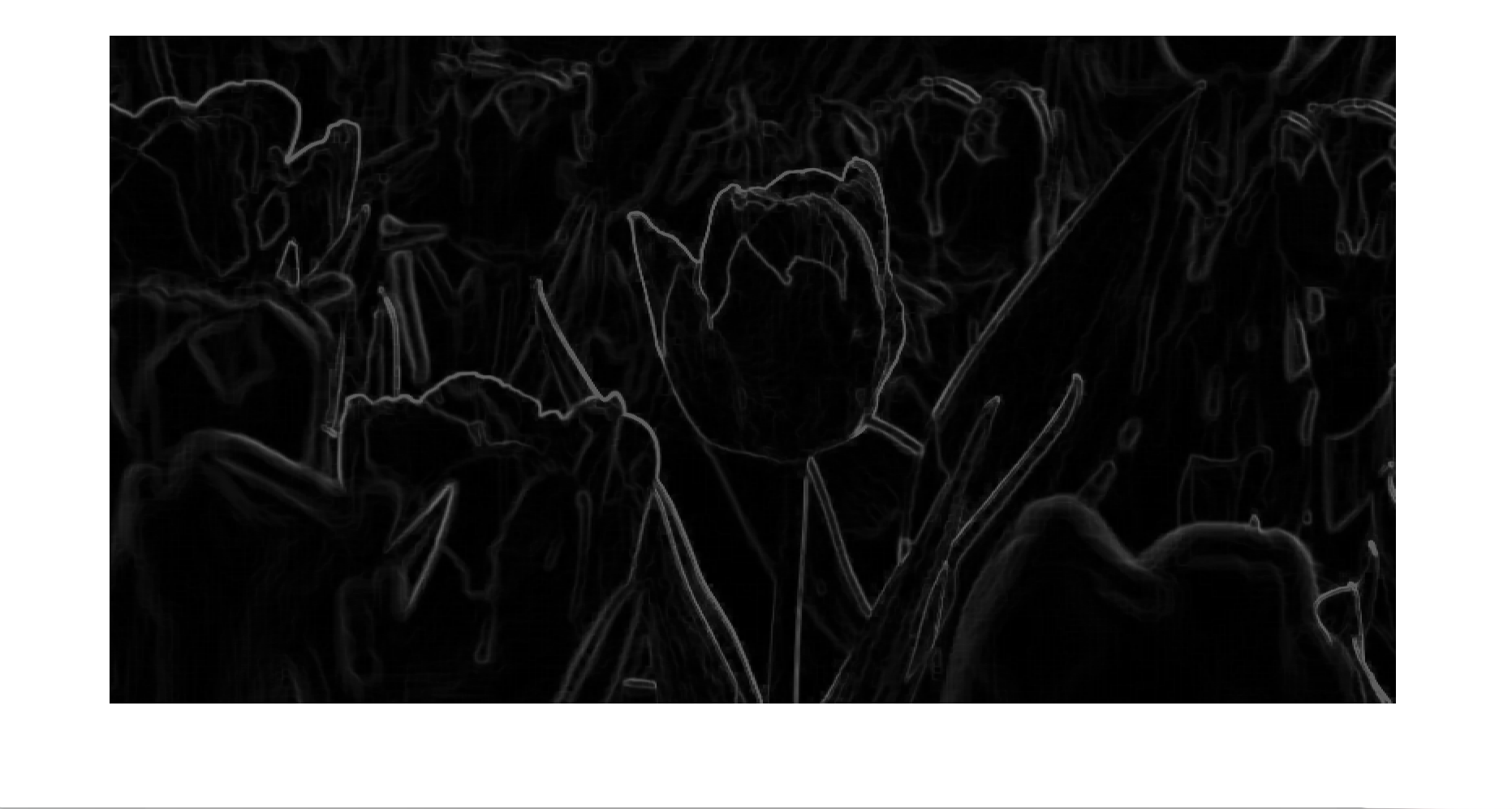

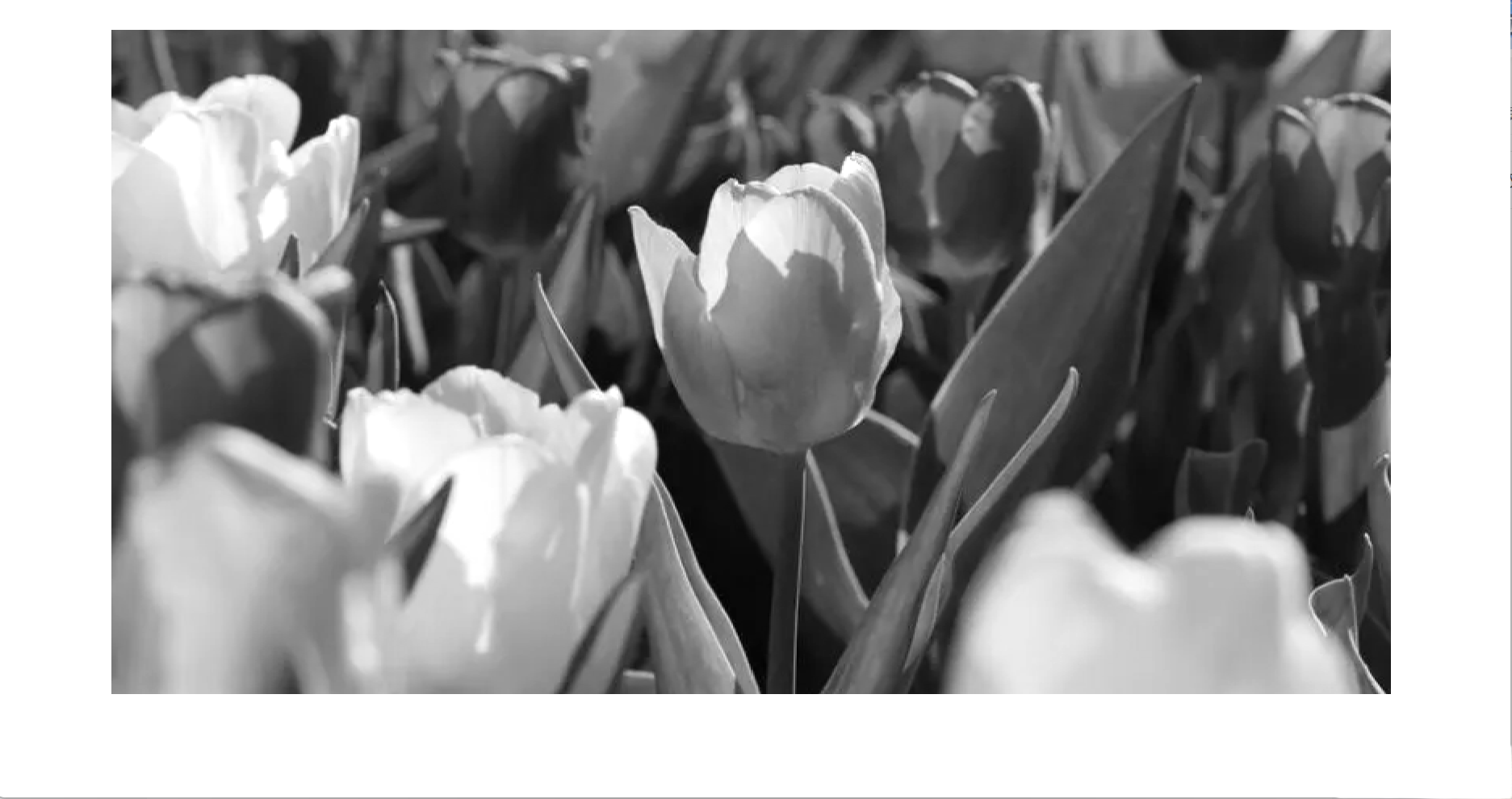

⛳️ 运行结果

🔗 参考文献

[1]俞妍妍,王继成.基于改进的多尺度形态梯度的图像边缘检测[J].计算机工程与应用, 2003, 39(18):3.DOI:10.3321/j.issn:1002-8331.2003.18.025.
