这篇论文《Sharpening filter for false color imaging of dual-energy X-ray scans》（双能X射线扫描伪彩色成像的锐化滤波器）由波兰玛丽·居里大学的团队发表。

以下是对这篇论文的详细解析：

一、 核心总结（一句话概括）

论文提出了一种边缘增强图像伪彩色算法（EEIPC），通过将物质物理分类（Q值阈值） 与计算机视觉边缘检测（Canny算子+梯度投票） 相结合，在CIE Lab*色彩空间中进行渲染，彻底解决了传统双能X射线伪彩色图像中“物质边界模糊、颜色混叠”的问题，使图像边缘如刀刻般锐利，大幅提升了安检员的视觉辨识度。

二、 研究背景与痛点

1. 双能X射线的伪彩色原理：系统通过计算低能和高能图像的衰减对数比值（称为 Q值），来推断物质的有效原子序数。通常将物质分为三类：金属（无机物）、非金属（混合物）、有机物，并分别赋予蓝、绿、橙等颜色。
2. 传统方法的致命缺陷：
   • 边界模糊与颜色混叠：传统方法（如线性颜色映射 LCM）是“逐像素”独立判断Q值并上色的。在两种不同物质的交界处，或者物品厚度发生剧烈变化的边缘，X射线会产生混合衰减信号，导致Q值计算失真。这会在图像上产生大量杂色噪点和模糊的过渡带。
   • 厚度干扰：物质的厚度会严重影响Q值的计算，导致同一件物品内部出现颜色断层。
   • 人眼识别困难：安检员在查看这种“脏乱”的伪彩色图像时，很难快速勾勒出被遮挡物品的真实几何轮廓。

三、 核心方法：EEIPC 算法（三大步骤）

为了生成既符合物质物理属性，又具备清晰几何边缘的图像，作者设计了以下三步算法：

1. 物质分类掩膜（Material Masking）

• 计算每个像素的 Q值：$Q(x,y)=\log (I_{LE})/\log (I_{HE})$。
• 根据预设的Q值阈值，将像素硬分类为：金属、非金属、有机物、背景等，生成多个二值掩膜（Binary Masks）。此时的掩膜内部有很多孔洞，且边缘呈锯齿状。

2. 边缘锐化滤波器（Edge Sharpening Filter）—— 本文最大创新

这是解决“边界模糊”的核心步骤，作者巧妙地借用了图像处理的边缘检测技术来“修正”物理分类的误差：

• 高斯模糊：先对二值掩膜进行高斯模糊，填补物质内部的孔洞，让颜色层变得平滑。但这会导致不同物质层的颜色在边界处互相重叠。
• Canny边缘提取：对高能X射线图像使用Canny算子提取真实的物理边缘（高能图像受厚度影响小，边缘最清晰），并计算出每个边缘像素的梯度方向（角度）。
• 梯度投票机制（Voting Algorithm）：
  • 在模糊后的掩膜上，沿着Canny提取到的边缘梯度垂直方向，划定一个邻域。
  • 比较邻域内两侧像素的“归属权重”，将边界像素强行“分配”给权重更大（更靠近中心）的物质层。
  • 效果：这一步相当于用一把“几何手术刀”，沿着物品的真实物理轮廓，将混叠的颜色层干净利落地切开，生成完美的归属矩阵（Affiliation Matrix）。

3. 色彩空间映射（Colorizing in Lab*）

作者没有使用RGB，而是选择了更符合人眼视觉感知的 CIE Lab 色彩空间*：

• 亮度通道（L）：由高能图像*决定。因为高能射线穿透力强，最能反映物品的真实厚度和密度结构。
• 色度通道（a, b）：由低能图像和归属矩阵**决定。反映物质的原子序数（材质颜色）。
• 最后将 Lab* 转换为 sRGB 输出到显示器。

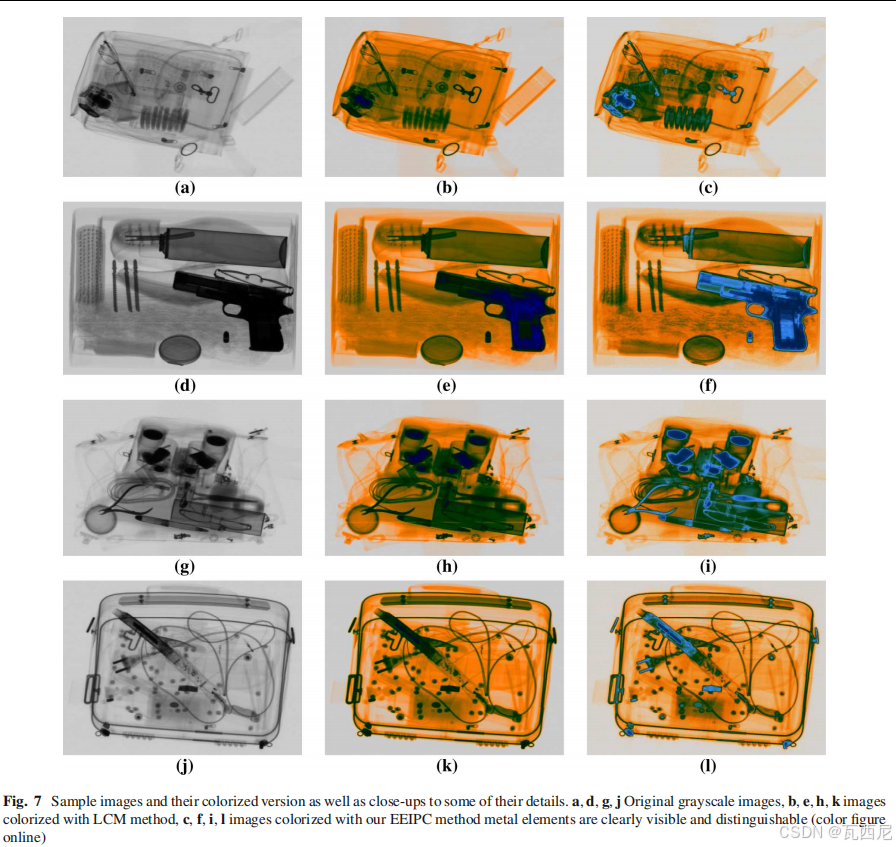

四、 实验验证与结果

作者使用真实的双能X射线扫描仪（160keV）采集了12组包含复杂行李的图像进行对比测试。
评估指标采用了图像直方图标准差（$\sigma$，衡量对比度）和局部相位相干锐度指数（LPC-SI，衡量边缘锐度）。

核心结论：

1. 边缘锐度飙升：相比于传统的线性颜色映射（LCM）方法，EEIPC算法的边缘锐度指标（LPC-SI）提升了约 30%；相比于原始的灰度图，提升了近 60%。
2. 消除颜色伪影：在金属与有机物交界处、多层重叠区域，EEIPC成功消除了传统方法中常见的“杂色光晕”和“噪点斑块”。
3. 保持原始对比度：锐化过程没有破坏图像原有的低频对比度，暗部和亮部细节依然保留。
4. 实时性：算法复杂度与边缘像素数量成线性关系，处理一张 900×540 的图像仅需 1~3 秒，完全满足安检设备的实时性要求。


五、 论文的行业意义与启示

这篇论文虽然是一篇偏向传统图像处理的论文（未使用深度学习），但它切中了安检设备人机交互（HMI） 的要害：

1. 从“纯物理驱动”到“物理+几何双驱动”：
   过去的伪彩色算法只相信“Q值（物理衰减）”，但X射线的物理衰减在边缘处必然失真。本文引入了“几何边缘（Canny梯度）”作为先验约束，用形状去修正材质，这是一个非常聪明的工程解法。
2. 降低安检员认知负荷：
   安检员在高度紧张的环境下，大脑处理“清晰轮廓”的速度远快于处理“模糊色块”。EEIPC 提供的“刀刻般”的彩色图像，能让安检员瞬间分辨出重叠在一起的刀具、电路板或液体瓶，直接降低了漏报率和视觉疲劳。
3. 色彩空间的正确选择：
   论文证明了在安检显示端，将“厚度/密度（高能）”与“材质/原子序数（低能）”在 Lab* 空间解耦，是比直接在 RGB 空间混合更科学的做法。

总结：如果您在从事安检X光机的上位机软件开发、图像渲染引擎设计或UI/UX优化，这篇论文提供的“基于梯度投票的边缘锐化伪彩色算法”是一个极具参考价值且可直接落地的经典方案。
