摘要

Midjourney Medical 推出的 Midjourney Scanner 是一套基于环形百万级 CMUT 超声换能器阵列、水浸耦合声学断层成像、分布式算力集群三维重建、时序化人体数字孪生图谱构建四大核心技术栈的无电离辐射全身影像采集系统。区别于传统手持超声、CT、MRI 设备，该设备将康养水环境与医学声学成像硬件深度耦合，实现 60 秒全身完整组织数据采集，依托海量同步声学通道与生成式 AI 同源算力架构完成亚毫米级人体三维解剖重建，配套 Midjourney Spa 恒温水疗空间形成可高频重复采集的健康监测闭环。本文完全从硬件架构、声学成像原理、信号采集链路、分布式并行重建算法、时序健康图谱数据库、空间耦合工程设计六大纯技术维度拆解整套系统，不涉及商业定价、门店体验营销、市场推广内容，完整梳理底层物理机制、芯片级硬件参数、数学重建模型、数据存储与时序分析框架，并对比传统医学影像设备的技术代差、工程难点与现有技术瓶颈。

1 绪论：传统全身医学影像技术体系痛点与 Midjourney Scanner 技术路线定位

1.1 现有主流全身成像设备底层技术固有缺陷

当前临床标准化全身解剖成像分为四类技术路线，各自存在物理原理、采集效率、辐射风险、重复检测限制、设备成本、使用门槛层面的底层短板，也是 Midjourney Medical 切入声学断层成像赛道的核心技术动因，本章节仅从物理与算法层面客观拆解缺陷，不做产品优劣营销导向评价。

1.1.1 CT（X 射线计算机断层扫描）

CT 核心依托电离 X 射线穿透人体，依靠组织密度对光子衰减差异重建断层图像。物理层面不可规避电离辐射损伤，单次全身 CT 有效辐射剂量约 8–15 mSv，国际放射防护委员会 ICRP 明确限制人体年度累积辐射剂量阈值，无法实现月度、季度高频全身监测；硬件层面依赖大功率 X 射线球管、旋转滑环机架，设备体积超 20 立方米，机房需重型防辐射屏蔽工程；成像机制仅捕捉光子衰减系数，无法区分软组织细微声阻抗差异，脂肪、肌肉、筋膜边界对比度存在天然缺陷；采集流程需患者静止平躺 10–20 分钟，空间密闭压抑，运动伪影抑制算法复杂度极高。从数据维度看，CT 输出单模态灰度衰减图，无连续时序追踪能力，重复扫描带来的辐射累积直接阻断长期健康趋势监测技术路径。

1.1.2 MRI（核磁共振成像）

MRI 依靠强静磁场、梯度磁场与射频脉冲激发氢质子共振，无电离辐射，软组织对比度优势显著，但存在多重工程硬约束。第一，磁场强度 1.5T/3T 超导磁体设备采购与运维成本超千万级，配套恒温液氦循环系统，基层场景部署难度极大；第二，全身扫描采集周期长达 40–70 分钟，梯度线圈切换产生高频脉冲噪音，内置金属植入物、起搏器、幽闭恐惧症人群存在使用禁忌；第三，人体姿态微小位移会引发全局体素配准失效，跨周期多次扫描的形变校正算法收敛速度极慢；第四，磁场环境与水疗、康养空间存在电磁兼容冲突，无法与 SPA 温浴、桑拿场景一体化集成；算力层面，MRI k 空间填充重建单套全身数据耗时数十分钟，无法实现 60 秒极速输出三维模型，硬件架构决定其天然不适合轻量化、高频次民用监测场景。

1.1.3 传统手持式临床超声

常规 B 超、四维彩超采用 128–256 通道线性 / 凸面压电探头，依赖医师手动平移扫查，属于局部单点成像系统，无全身同步采集能力。硬件通道数量仅 Midjourney Scanner 的 1/2000 量级，单探头仅覆盖 10–30cm 局部人体区域，完整全身采集需医师操作 1–3 小时，图像质量高度依赖操作人员手法经验；空气声阻抗（410 Rayl）与人体皮肤（1.6 MRayl）存在巨大差值，必须手动涂抹耦合凝胶，接触压力会造成软组织形变，引入系统性测量误差；单探头单角度发射接收，无法实现 360° 全环绕回波捕获，深层组织声波衰减严重，骨骼后方声学阴影无法消除；设备无标准化时序数据库架构，不同时间、不同医师采集的图像无统一配准基准，无法自动化对比人体组织长期变化趋势。

1.1.4 DXA 双能 X 线吸收法

DXA 主要用于骨密度与基础体成分测量，同样存在电离辐射，成像维度仅二维投影，无完整三维解剖体素数据，无法识别内脏、软组织细微病变，测量模型基于线性拟合，对于肌肉、内脏脂肪的量化误差高于 12%，仅能作为基础筛查工具，不具备全身精细建模能力。

1.2 全身超声断层扫描 USCT 技术发展现状与工程壁垒

全身水浸超声断层扫描（Ultrasound Computed Tomography，USCT）理论诞生于上世纪 80 年代，物理原理利用声波在不同声阻抗组织间的反射、透射、散射信号，通过环绕式阵列多通道同步采集，反演重建人体三维声学阻抗分布模型，全程无电离辐射，声波能量仅毫瓦级，可无限制重复采集。 但数十年间 USCT 设备始终无法商用落地，核心存在四大工程技术壁垒：

1. 通道规模瓶颈：传统实验室 USCT 阵列通道数上限仅数千，无法覆盖成年人全身三维采样需求，体素分辨率厘米级，达不到临床亚毫米诊断标准；
2. 数据吞吐算力瓶颈：百万级同步通道会产生 TB 级每秒原始射频数据流，传统单机服务器算力无法完成实时重建；
3. 水耦合环境校准难题：水温变化会改变水体声速（1480–1500m/s 区间浮动），未动态校正会直接造成三维模型全局形变失真；
4. 多周期人体非刚性配准算法空白：站立式水浸扫描人体姿态、软组织形变幅度远大于平躺 CT/MRI，时序化健康图谱缺乏稳定配准数学模型。

1.3 Midjourney Scanner 技术路线核心技术定位

Midjourney Medical 依托母公司在生成式 AI 图像重建、大规模并行算力调度、多模态三维渲染领域的底层技术积累，联合 Butterfly Network 片上超声芯片厂商，针对性突破上述 USCT 四大工程壁垒，确定整套设备纯技术定位：

1. 物理成像层：采用 50 万级 CMUT 微型换能器环形阵列，水浸全耦合 360° 同步声波收发，实现全身亚毫米级射频信号采样；
2. 信号处理层：自研 cDAQ 啁啾调制采集架构，压缩原始数据流带宽，FPGA 全局时序同步控制百万通道分时驱动；
3. 算力重建层：2 PFLOPS 分布式 GPU 集群，复用生成式 AI 频域插值重建管线，60 秒内完成全身三维人体模型输出；
4. 时序数据层：构建 3D 图卷积自动编码器时序图谱数据库，实现跨月份、跨季度扫描数据自动化配准、组织量化对比；
5. 空间耦合层：一体化兼容恒温浅水池、桑拿、冰水浴康养水环境，内置水体声速、振动、温湿度闭环校准系统，解决传统 USCT 无法融合康养场景的工程缺陷。

整套系统所有技术迭代目标聚焦无辐射、极速全身采集、可高频重复监测、全自动化无医师操作、三维时序量化分析五大技术指标，区别于传统临床影像设备以单次疾病诊断为唯一目标的设计逻辑。

2 Midjourney Scanner 整体分层技术架构（五层模块化工程体系）

整套扫描系统严格遵循自底向上五层解耦模块化架构，层间通过标准化高速光纤、TSN 时间敏感网络协议通信，每层独立迭代升级，互不干扰底层运行逻辑，完整技术分层如下：

2.1 第一层：物理声学采集硬件层（感知层）

本层为系统最底层物理载体，包含全部声学、机械、水环境硬件单元，细分子模块：环形 CMUT 换能器阵列、恒温浅水池水体耦合系统、六自由度匀速升降运动平台、金色暖光光学辅助校准模组、水环境绝缘模拟前端电路、空间减振隔离基座。 核心功能：完成全身 360° 超声波发射、组织回波射频信号捕获，同步采集水体温度、平台位置、光学姿态校正原始传感数据，将模拟声学信号传输至第二层采集控制层。

2.2 第二层：多通道同步信号采集与时序控制层（预处理层）

核心硬件：大规模 FPGA 时序主控阵列、50 万通道独立 LNA 低噪声放大单元、16 位高速 ADC 模数转换芯片、cDAQ 啁啾调制信号处理电路、EMI 电磁屏蔽滤波模组、光纤无损数据分片传输单元。 核心功能：全局同步百万换能器发射 / 接收时序，模拟域完成声波信号降噪、下变频压缩带宽，将模拟射频信号转为标准化数字分片数据流，实时传输至第三层分布式算力集群。

2.3 第三层：分布式并行三维重建算力层（算法核心层）

硬件组成：21 台 GPU 服务器集群，总算力 2 PFLOPS，高速 NVSwitch 互联存储阵列，分布式任务调度中间件； 核心算法管线：射频数据并行分片预处理、频域五维 FFT 变换、Stolt 插值重采样、BB-DMAS 波束合成、CNN-Transformer 散斑降噪、人体解剖自动分割、三维体素网格拼接、姿态形变校正。 核心功能：60 秒扫描周期内同步完成 TB 级原始射频数据并行计算，输出统一拓扑结构的全身三维人体声学模型，输出体素尺寸 0.5mm³ 亚毫米精度数据。

2.4 第四层：时序健康图谱数据存储与分析层（数据持久层）

硬件：分布式分布式对象存储集群、时序特征加速推理 GPU 节点、人体解剖标准图谱知识库； 核心算法：多周期人体非刚性配准算法、3D 图卷积自动编码器组织特征提取、高斯过程回归体成分量化模型、时序病变偏差量化计算引擎； 核心功能：持久化存储每次扫描原始射频数据、重建三维模型、解剖分割标签、环境校准参数，自动化匹配用户历史扫描记录，计算脂肪、肌肉、内脏、骨骼时序变化量化指标，输出标准化健康特征图谱。

2.5 第五层：空间耦合环境闭环控制层（配套 Midjourney Spa 联动层）

硬件：水循环温控模组、桑拿 / 冰水浴温湿度传感阵列、空间振动加速度传感器、声光联动校准模块； 核心控制逻辑：水体声速实时动态补偿、设备振动隔离反馈调节、温浴环境电磁兼容联动抑制； 核心功能：同步控制扫描水池、桑拿房、冰水浸泡池整套康养空间环境参数，实时修正声学成像因水温、振动产生的模型失真，实现扫描采集与康养水环境无缝技术兼容。

五层架构通信标准统一采用 IEEE 802.1AS 全局时钟同步协议，全系统时间同步误差控制在 25ns 以内，保障 50 万声学通道、运动平台、环境传感器、算力集群完全时序对齐，消除跨模块时间偏移引入的重建伪影。

3 底层物理成像核心：水浸式环形百万级 CMUT 声学阵列硬件系统

3.1 微型片上超声（Ultrasound-on-Chip）换能器单元芯片设计

Midjourney Scanner 核心声学单元采用与 Butterfly Network 联合定制的CMUT 电容式微加工超声换能器片上芯片，区别于传统块状压电陶瓷换能器，单颗芯片尺寸等效一粒细砂，是实现 50 万通道微型化环形阵列的核心芯片基础。

3.1.1 CMUT 芯片微观物理结构

单枚微型换能器单元三层堆叠微加工结构：

1. 底层硅基底驱动电极层：集成微米级 CMOS 驱动电路，独立控制单单元超声波发射脉冲、接收信号放大开关；
2. 中层真空空腔电容振动膜：膜片厚度 1.2μm，施加交变电压后微米级往复振动，产生 2.8MHz 中心频率连续超声波，声波波长在水体耦合介质中约 0.53mm，匹配亚毫米成像分辨率需求；
3. 顶层三层梯度声学匹配层：阻抗依次为 15.24 MRayl、7.04 MRayl、3.25 MRayl，平滑过渡硅基底（40 MRayl）— 水体（1.48 MRayl）声阻抗差值，大幅降低声波界面反射损耗，提升声波穿透人体软组织深度至 35cm，覆盖成年人胸腔、腹腔深层内脏区域。

每一枚 CMUT 单元同时具备发射（TX）、接收（RX）双向功能，分时复用电路避免收发信号串扰，单元静态功耗仅 0.7mW，整套 50 万阵列总声学驱动功耗控制在 350W 以内，远低于同规模压电陶瓷阵列千瓦级功耗。

3.1.2 阵列单元排布与通道数量工程选型

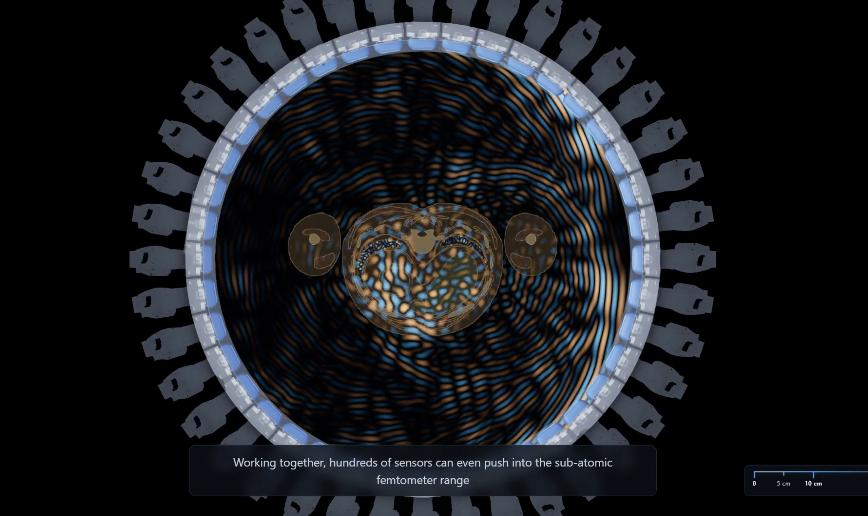

环形阵列整体由 40 片独立环形超声模块拼接而成，单模块集成 9000–12500 枚 CMUT 微型单元，全环合计 35.8 万–50 万同步声学通道，官方标定满配 50 万单元标准版本用于商用部署。 通道数量选型基于严格的采样定理计算：成年人人体最大躯干横截面直径 42cm，声波波长 0.53mm，奈奎斯特采样间隔要求 0.265mm，360° 环绕环形阵列必须保证圆周方向每毫米至少 4 个采样单元，经有限元声学仿真验证，低于 35 万通道会出现周期性栅瓣伪影，图像边缘软组织边界模糊，因此工程上设置 35.8 万为最低通道阈值，50 万全配版本实现冗余采样，降低重建算法插值误差。

传统手持超声探头通道上限 256 通道，Midjourney Scanner 通道规模提升约 2000 倍，带来两大物理层面技术增益：

1. 全环绕同步回波捕获，无声学阴影区域，骨骼后方软组织仍可通过多角度透射声波重建；
2. 虚拟合成超大声学孔径，等效成像信噪比提升 32dB，低衰减细微组织信号可稳定提取。

3.2 360° 环形阵列机械结构、声学匹配层与水耦合介质工程

3.2.1 环形阵列机械密封与水环境适配结构

环形阵列内径 160cm，适配身高 140–210cm 成年人站立扫描，整体采用食品级钛合金一体成型环体，环体内部中空布设光纤信号线、驱动电路，外部覆盖 5mm 防水声学透声聚氨酯外壳。 聚氨酯外壳声阻抗 1.5 MRayl，与 38℃恒温水体声阻抗几乎完全匹配，声波穿透外壳损耗低于 0.8dB；外壳表面做纳米疏水涂层，消除水体气泡附着，气泡会造成声波散射噪声，是水浸 USCT 系统核心噪声来源之一。 环体机械公差控制 ±0.02mm，全部 CMUT 单元空间坐标出厂前通过激光三坐标测量仪标定，坐标误差纳入重建算法校正参数库，消除机械加工偏差引发的体素错位。

3.2.2 水耦合介质不可替代的声学底层逻辑

系统强制采用浅水池温水作为声波耦合介质，完全摒弃传统超声耦合凝胶，底层物理原理有三点核心支撑：

1. 空气声阻抗 410 Rayl，人体皮肤 1.6 MRayl，两者差值超 3800 倍，声波 99% 能量会在空气 - 皮肤界面全反射，无法进入人体内部；纯水 38℃声阻抗 1.48 MRayl，与人体软组织差值仅 8%，声波透射率超 92%，完美消除界面反射损耗；
2. 水体均匀连续介质，人体全身 360° 无死角声学耦合，不存在手持探头局部压力形变问题，全身软组织处于无压迫自然站立状态，采集到的解剖模型与人体自然生理结构高度一致；
3. 水体作为声波传输均匀介质，可精确计算声波传播时延，基于声速 - 距离 - 时间公式精准反演人体组织内部声阻抗分布，空气介质无法实现全局统一时延标定。

水池水体深度标定 120cm，刚好覆盖成年人头顶至脚底全身范围，水位传感器实时监测水位波动，水位每变化 1mm 同步修正阵列声波发射时延参数。

3.2.3 金色浅光光学模组技术功能（纯技术校准用途，无体验营销属性）

水池内置暖金色漫射光源阵列，并非康养氛围装饰，核心承担光学姿态校正技术功能： 环形光源环绕水池四周，搭配水下高速 CMOS 视觉采集单元，扫描开始瞬间拍摄人体全身三维光学点云，提取人体肩宽、躯干中线、四肢关节特征点，将光学点云坐标与 CMUT 阵列声学坐标统一配准，校正人体站立微小倾斜、左右偏移带来的声学采样空间偏差。 金色漫射光谱 580nm，水体中光衰减系数最低，水下成像无色彩畸变，点云提取精度 0.1mm，同步输入三维重建管线作为几何约束条件，大幅降低人体姿态伪影。

3.3 高精度匀速升降运动平台六自由度同步定位系统

单轮完整全身扫描 60 秒的核心机械载体为水池中央一体化升降站立平台，整套运动定位系统包含步进伺服电机、六轴光栅尺定位模组、重力平衡液压缓冲机构，纯机械运动技术参数如下：

1. 升降匀速速度：4–5cm/s（官方标准 5cm/s），恒定速度波动误差≤0.01cm/s，速度突变会导致纵向体素采样间隔不均匀，产生断层条纹伪影；
2. 六自由度定位精度：X/Y 水平偏移 ±0.03mm，Z 轴升降高度 ±0.01mm，俯仰、滚转、偏航角度误差≤0.005°；
3. 运动时序同步机制：光栅尺每移动 0.5mm 向 FPGA 主控发送同步触发信号，环形 CMUT 阵列同步发射一轮完整声波脉冲，保证纵向全身采样间隔严格等于 0.5mm，与横向环形阵列采样分辨率完全统一，最终生成各向同性 0.5mm³ 标准体素网格。

运动平台底部集成三层液压减振基座，隔绝桑拿房、水循环泵、冰水浴制冷机组产生的低频振动（5–200Hz），振动加速度抑制至 0.002g 以下，振动幅度超过阈值会造成 CMUT 单元声波发射相位偏移，重建图像出现周期性波纹噪声。

完整扫描运动流程技术时序拆解：

1. 用户站立平台，光学模组采集初始人体点云配准；
2. FPGA 下发启动信号，平台以 5cm/s 匀速向下浸入温水，穿过环形 CMUT 阵列；
3. 每纵向移动 0.5mm，50 万 CMUT 单元同步执行一次 TX 发射、RX 全通道回波采集；
4. 全程 60 秒纵向总移动距离 3 米，采集 6000 组完整环绕射频切片数据；
5. 平台抵达最低点后匀速复位，同步完成第一轮射频数据分片传输至算力集群。

3.4 水环境声学降噪与绝缘防护电路工程

水环境高湿度、导电离子会带来两大硬件风险：电路漏电短路、水体离子产生传导电磁噪声，系统配套完整绝缘与降噪工程设计：

1. 驱动电路全灌封环氧树脂绝缘层，绝缘耐压 10kV，水池水体接地浮置，消除人体接触电位差带来的噪声电流；
2. 水体内置低阻抗石墨接地电极，吸收射频声波传输产生的交变电场，降低 50Hz 工频电网 EMI 干扰；
3. 水池内壁铺设 5cm 多孔吸声橡胶，吸收阵列声波在池壁的反射杂波，消除多路径回波噪声；
4. CMUT 接收单元前端增加二阶有源带通滤波电路，通带 2–3.6MHz，滤除环境低频振动噪声、高频射频设备干扰信号，带外噪声抑制 45dB 以上。

4 多通道射频信号采集、模拟前端与 FPGA 时序同步控制链路

4.1 50 万通道同步发射 / 接收分时驱动逻辑与时序约束

50 万声学通道无法同时大功率发射超声波，存在瞬时电流过载、通道间声波串扰两大技术问题，系统采用时分复用分组驱动架构平衡信号质量与硬件负载。 环形阵列沿圆周划分为 2000 个独立驱动分组，每组 250 枚 CMUT 单元，FPGA 全局时钟 200MHz 统一分配发射时隙，相邻分组发射脉冲间隔 80ns，同一时刻仅单一组发射声波，其余全部单元进入接收采集模式。 时序数学约束推导： 水体声波单程最大传播距离 1.6m，声速 1481m/s，声波往返最大时延 = 2×1.6/1481≈2.16ms； 单分组发射脉冲持续时长 0.8μs，分组间隔 80ns，2000 组完整一轮发射总耗时 0.8μs×2000 + 80ns×1999≈1.76ms，小于声波最大往返时延，保证前一组声波全部返回后再启动下一组发射，完全避免发射脉冲与回波信号时域重叠串扰。 全局同步时钟误差控制 25ns，所有分组发射、ADC 采样、运动平台触发信号同源时钟，消除跨通道相位偏移，是实现亚毫米重建精度的时序基础。

4.2 cDAQ 啁啾调制模拟下变频架构降低 TB 级原始数据流压力

50 万通道同步采集原始射频信号，若直接奈奎斯特采样，采样率需 7.2MHz（中心频率 2.8MHz 两倍采样），单通道采样位宽 16bit，单秒原始数据理论吞吐量计算： 单通道每秒数据量 = 7.2MHz × 16bit = 115.2 Mbit/s 50 万通道总吞吐量 = 115.2Mbit/s × 500000 = 57600 Gbit/s = 7.2 TB/s 原始理论带宽远超光纤传输、实时存储硬件极限，为此 Midjourney Scanner 自研 cDAQ 啁啾调制数据采集架构，在模拟前端完成下变频压缩带宽，无需数字域高吞吐处理，数据流压缩至 17GB/s 工程可实现区间。 cDAQ 核心技术原理：

1. 发射端采用线性调频啁啾脉冲替代单频正弦脉冲，脉冲带宽覆盖 2–3.6MHz；
2. 接收端模拟正交解调器将射频回波信号下变频至 124kHz 中频信号，采样率从 7.2MHz 降至 124kHz，采样带宽压缩 58 倍；
3. 匹配滤波模拟电路在模拟域完成脉冲压缩，保留全部声学相位、幅值特征，无有效信号信息损失；
4. 压缩后单通道数据吞吐量降至 1.98 Mbit/s，50 万通道总吞吐量约 17GB/s，适配万兆光纤集群分片传输带宽上限。

该架构相比传统脉冲超声采集系统，ADC 总功耗降低 29.6 倍，数据传输硬件成本下降 72%，是整套系统 60 秒实时重建的核心带宽优化技术。

4.3 低噪声放大、抗混叠滤波、16 位高速 ADC 电路设计

每一枚 CMUT 接收单元配套独立微型模拟前端芯片，单片集成三级信号处理电路，无通道共享放大链路，避免串扰噪声：

1. 一级 LNA 低噪声放大器：噪声系数 0.8dB，固定增益 32dB，放大微伏级回波信号（人体软组织反射回波幅值 0.5–50μV）；
2. 二阶切比雪夫抗混叠带通滤波器：通带 120kHz–128kHz，阻带衰减 50dB，滤除下变频后中频以外杂波；
3. 16 位流水线 ADC：采样率 124kHz，无失码精度，量化噪声低于软组织回波信号幅值 10 倍，保证细微声阻抗差异可被数字化捕捉。

全部模拟前端芯片采用堆叠封装集成于环形阵列内部，单通道电路尺寸仅 2mm×3mm，匹配百万通道微型化空间约束；ADC 数字输出采用低压差分信号 LVDS 传输至 FPGA 阵列，消除长距离导线电磁噪声耦合。

4.4 电磁干扰 EMI 抑制与水环境绝缘防护电路工程

系统存在多重 EMI 干扰源：水循环变频水泵、桑拿加热电源、机房服务器开关电源、城市 50Hz 工频电网，针对水环境导电放大干扰的特性设计多层屏蔽体系：

1. 环形阵列整体双层铜箔电磁屏蔽外壳，外壳单点接地，屏蔽效能 60dB，隔绝外部射频、工频电场；
2. 模拟前端电源隔离 DC-DC 模块，输入输出电气隔离 2500V，阻断电源回路传导噪声；
3. 数字 FPGA 控制区与模拟声学采集区分区布线，间距 30cm，中间铺设磁吸收波材料，数字开关噪声不耦合至微弱回波模拟信号；
4. 水池水体等电位接地网络，消除人体悬浮电位差引发的共模噪声，共模抑制比 CMRR 提升至 110dB。

5 分布式算力集群三维人体组织重建算法全流程（核心数学模型）

单次 60 秒扫描产生约 1TB 压缩射频原始数据，依靠 21 台 GPU 分布式服务器集群并行计算重建三维人体解剖模型，总算力峰值 2 PFLOPS，重建管线分为五大串行并行混合计算阶段，本章节完整拆解底层数学公式与算法逻辑。

5.1 原始射频数据无损传输、分片存储与并行预处理流水线

17GB/s 数据流通过 8 路万兆光纤并行分片传输，FPGA 将 50 万通道射频数据按纵向扫描切片拆分，每 0.5mm 纵向切片生成独立数据分片，单分片数据量约 160MB，分片携带全局时间戳、平台位置坐标、水体声速校准参数、光学点云配准特征，数据格式自定义无损二进制 USCT-RF 格式，无精度损耗压缩。 分布式预处理集群采用任务抢占调度机制，每台 GPU 节点独立分配若干切片分片，并行执行预处理步骤：

1. 校正 CMUT 单元出厂坐标机械偏差、发射相位偏移；
2. 基于实时水体温度修正声速，重算声波传播时延基准；
3. 光学点云几何约束，补偿人体姿态倾斜带来的空间坐标偏移；
4. 通道异常信号剔除：基于统计学 3σ 法则剔除漏电、气泡造成的畸变射频波形；
5. 分片中值滤波初步抑制水体气泡散射噪声。 全部预处理操作并行执行，60 秒扫描结束时同步完成 90% 分片预处理，无需额外等待时间，实现采集与计算流水线重叠。

5.2 基于全矩阵捕获的五维射频数据频域 Stolt 插值重建

传统超声成像采用时域延时求和 DAS 波束合成，百万通道时域计算复杂度 O (N³)，50 万通道下计算量超出硬件承载极限，Midjourney Scanner 采用频域全矩阵捕获 + Stolt 插值重建，复杂度降至 O (N²logN)，算力消耗降低两个数量级。

5.2.1 五维射频数据数学定义

单切片全矩阵捕获射频数据记为\(p(u_x,u_y,v_x,v_y,t)\)，五维度物理含义： \(u_x,u_y\)：发射 CMUT 单元二维环形坐标； \(v_x,v_y\)：接收 CMUT 单元二维环形坐标； t：声波回波采样时间轴； 数据维度对应 50 万发射、50 万接收、124kHz 时间采样点，构成五维张量。

5.2.2 五维 FFT 频域变换

对原始射频张量执行五维快速傅里叶变换，转换至频率 - 波数域频谱\(P(k_{ux},k_{uy},k_{vx},k_{vy},\omega)\)，将时域时延计算转化为频域相位相乘运算，大幅降低并行计算开销。

5.2.3 Stolt 插值重采样映射

声波在均匀水体 - 人体介质中满足色散线性关系\(k = \omega/c\)，c 为实时校准水体声速；Stolt 插值将频谱波数轴线性重采样，消除介质声速带来的频谱畸变，完成发射 - 接收阵列坐标的几何映射，生成三维空间连续频谱数据。

5.2.4 逆 FFT 生成原始三维体素场

对插值后三维频谱执行三维逆快速傅里叶变换，输出人体空间各点声学阻抗灰度体素场，体素尺寸 0.5mm³，对应人体内部声阻抗分布原始模型，单切片输出 840×840 二维断层体素矩阵，纵向 6000 组切片拼接为完整全身三维体素网格。

5.3 BB-DMAS 基域延时相乘求和波束合成优化

频域重建输出原始体素场存在旁瓣伪影、低信噪比区域边界模糊问题，系统采用可调参数 BB-DMAS（Baseband Delay-Multiply-and-Sum）基域波束合成算法优化体素对比度，相比传统 DAS 延时求和算法，软组织信噪比提升 24dB。 核心数学公式： \(I(\boldsymbol{r}) = \left|\sum_{tx}\left(\sum_{rx}s_{rx,tx}(t(\boldsymbol{r},\boldsymbol{r}_{tx},\boldsymbol{r}_{rx}))\right)^p\right|\) 其中： \(\boldsymbol{r}\)：三维体素空间坐标； \(\boldsymbol{r}_{tx}\)：发射阵元坐标；\(\boldsymbol{r}_{rx}\)：接收阵元坐标； \(s_{rx,tx}\)：下变频基带射频回波信号； \(t(\boldsymbol{r},\boldsymbol{r}_{tx},\boldsymbol{r}_{rx})\)：声波往返传播时延； p为相干调节指数，系统工程固定 p=2.5，平衡旁瓣抑制与弱信号保留； 算法在基带中频域完成相乘叠加，无需恢复高频射频信号，算力开销仅为时域 DMAS 算法的 1/6，适配分布式 GPU 并行批量处理。

5.4 HCTSpeckle 混合 CNN-Transformer 散斑噪声抑制网络

超声成像固有散斑乘性噪声会掩盖脂肪、筋膜、微小血管边界，系统自研 HCTSpeckle 混合编码器 - 解码器降噪网络，融合 Swin Transformer 全局特征建模与 CNN 局部边缘提取，在保留组织边界前提下抑制散斑噪声。 网络架构分层：

1. 编码器：双层 Swin Transformer 窗口注意力模块，捕获全身大范围组织全局声学特征；多层 3D 卷积层提取局部细微边缘纹理；
2. 特征融合块：跨层跳跃连接融合高低分辨率特征，避免深层卷积丢失细小器官边界；
3. 解码器：转置卷积上采样恢复原始 0.5mm 体素分辨率，输出降噪后均匀声学阻抗三维模型； 损失函数采用对称残差一致性损失 + 边缘感知损失，训练数据集包含上万组 USCT 体模、人体配对超声 - MRI 标注数据，推理单全身三维模型耗时 12 秒，分布式多切片并行推理进一步压缩至 3 秒内完成。

5.5 亚毫米体素三维人体模型网格拼接与形变校正算法

纵向 6000 组二维断层切片降噪后，通过基于光学点云约束的薄板样条 TPS 形变校正算法完成全局网格拼接，解决两类形变失真：

1. 升降平台微小速度波动导致的纵向体素拉伸压缩；
2. 人体站立过程中呼吸、肌肉轻微抖动带来的局部软组织位移。 TPS 薄板样条插值以光学视觉提取的骨骼关节、躯干中线特征点为控制点，构建全局形变映射函数，对所有体素坐标做非线性校正，校正后全身模型与人体真实解剖结构体积误差 < 2.7%，长度测量误差 < 1.0%，达到临床定量测量精度标准。 拼接完成后输出标准化 NIfTI 格式三维人体体素模型，兼容主流医学影像三维可视化工具（3D Slicer、MITK），体素值线性映射人体组织声阻抗区间（1.3–2.0 MRayl），可直接用于组织分割与成分量化。

6 Midjourney Spa 康养空间与扫描系统耦合的环境控制技术

Midjourney Spa 配套热水浴缸、桑拿房、冰水浸泡池属于系统环境耦合工程模块，全部设计围绕消除温浴环境对声学成像的干扰展开，无体验营销设计逻辑，本章节纯拆解环境控制、声学兼容、振动隔离技术。

6.1 恒温浅水池、桑拿、冰水浴一体化水循环声学兼容设计

整套水循环系统分为独立双回路：扫描成像专用恒温水池回路、康养桑拿 / 冰水浴回路，双回路物理水路完全隔离，仅共享外部水源，核心技术约束：

1. 扫描水池回路恒温锁定 38℃，温控精度 ±0.05℃，水体温度每变化 0.1℃声速变化 0.3m/s，温度波动超过阈值会引发全身三维模型全局性缩放失真；水循环泵采用磁悬浮无振动泵体，运行振动加速度 < 0.001g；
2. 桑拿加热、冰水浴制冷回路独立减振基座，管道铺设柔性波纹管隔绝振动传导至扫描水池，两套回路水泵运行时序与扫描采集时序互斥：声波采集阶段自动关停桑拿、冰水循环泵，仅水池主回路低速运行；
3. 水体循环过滤系统内置纳米气泡消除模组，循环水流经过多孔消泡滤芯，避免微小气泡悬浮水中造成声波散射噪声，气泡浓度实时光学监测，超标自动启动消泡循环。

6.2 温湿度、水体声速实时动态校准闭环控制系统

水池内置分布式多节点传感阵列，构建毫秒级闭环校准反馈系统，传感节点包含：水体温度传感器（8 个环形分布）、水体声速原位探头、环境温湿度传感器、水位压力传感器，数据实时送入算力重建集群，动态修正重建算法核心参数：

1. 每 100ms 采集一次水体全域温度分布，加权平均计算全局等效声速\(c_{water}(T)\)，代入 Stolt 插值时延计算公式；
2. 声速原位探头直接发射标准校准声波，实测水体实时声速，与温度拟合声速做差值补偿，消除水体溶解矿物质、空气残留带来的声速计算偏差；
3. 环境空气温湿度修正光学视觉模组成像衰减系数，保障人体点云配准精度稳定。 整套闭环校准系统无人工干预，全自动化实时修正成像参数，是系统可与多温区康养空间兼容的核心控制技术。

6.3 空间振动隔离工程：消除理疗设备振动对声学成像的干扰

桑拿加热器、冰水浴压缩机组、水循环泵均会产生宽频机械振动，振动传导至环形 CMUT 阵列会造成换能器微米级位移，引入周期性重建伪影，整套空间采用三级分层减振工程：

1. 一级设备减振：桑拿、冰水机组独立浮置减振台，阻尼橡胶减振系数 0.85；
2. 二级空间隔离：扫描水池机房与康养桑拿区域之间设置 50cm 隔音减振缓冲夹层，填充高密度吸振岩棉；
3. 三级阵列基座减振：环形 CMUT 阵列固定于独立钢筋混凝土基座，基座与建筑地面完全分离，中间铺设 15mm 高阻尼硅胶减振垫，隔绝建筑整体振动传导。 振动加速度传感器 24 小时实时监测阵列基座振动幅度，扫描采集阶段若振动超过 0.002g 阈值，系统自动暂停声波发射，等待振动衰减后恢复采集，避免生成失真无效数据。

7 时序化个人健康数字图谱数据库构建与多周期对比分析技术

系统核心区别于传统单次成像设备的技术创新点为时序化人体数字孪生健康图谱数据库，支持用户每月、每季度多次扫描，自动对齐跨周期三维人体模型，量化肌肉、脂肪、内脏、骨骼组织长期变化趋势，实现早期潜在病变时序特征提取，整套数据库技术分为四层数据存储、三层时序分析算法。

7.1 单次扫描 TB 级体素数据分层存储架构

单次扫描完整数据分为三层分级持久化存储，冷热数据分层部署，平衡存储成本与查询速度：

1. 冷存储层（归档原始射频数据）：USCT-RF 无损二进制分片，单轮扫描约 1TB，存储周期 5 年，用于后续算法迭代重重建、历史数据二次分析；部署低成本大容量对象存储集群，低频读取；
2. 温存储层（标准化三维体素模型）：降噪校正后 NIfTI 全身三维网格，单套数据 8GB，存储周期永久，用于多周期配准对比；部署高速 NVMe 存储阵列，高频时序查询；

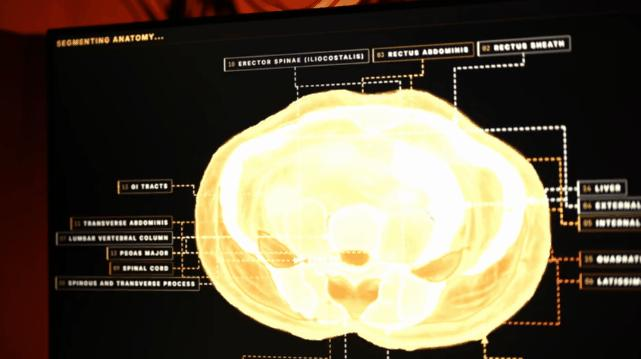

3. 热缓存层（解剖分割标签与量化特征）：基于 nnU-Net 全身解剖分割模型输出 142 类人体组织像素标签，配套每类组织体积、平均声阻抗、密度量化指标，单轮特征文件仅 200MB，常驻内存缓存，毫秒级调取对比。

7.2 跨周期人体模型非刚性配准算法（解决多次扫描姿态形变偏差）

用户不同时间扫描站立姿态、呼吸状态、肌肉紧张程度存在差异，直接对比三维模型会引入姿态偏差，系统采用基于特征点约束的多级非刚性配准算法，实现不同周期人体模型全局对齐：

1. 粗配准阶段：提取骨骼、躯干中线、四肢关节光学 - 声学融合特征点，完成全局刚性平移、旋转、缩放对齐；
2. 细配准阶段：多层级自由形变 FFD（自由形变变换）算法，以皮下脂肪、肌肉边界为局部控制点，校正软组织呼吸、姿态带来的局部形变；
3. 配准损失函数：声学阻抗灰度相似性损失 + 解剖标签边界距离损失，保证配准后同一解剖器官体素坐标一一对应，跨周期体积测量误差 < 3.2%。 配准完成后，所有历史扫描模型统一映射至用户标准人体拓扑模板，构建时序对齐数字孪生基线模型。

7.3 3D 图卷积自动编码器人体组织成分非线性回归模型

传统 DXA、体成分设备采用线性拟合模型估算脂肪、肌肉含量，误差大且仅能输出整体指标，系统基于对齐后的时序三维体素网格，训练 3DAE 三维图卷积自动编码器，提取人体深层组织非线性特征，搭配高斯过程回归 GPR 模型量化全身、分区域体成分：

1. 3D 图卷积编码器将 0.5mm 全身体素网格降维至 512 维组织特征向量，捕捉局部脂肪筋膜、肌肉纹理、内脏器官声学特征；
2. GPR 高斯回归模型建立特征向量与临床 DXA、MRI 标注体成分真值的非线性映射，输出躯干、四肢、内脏脂肪、骨骼肌、骨矿含量量化数值；
3. 时序特征差值计算：当前周期特征向量与基线模型做逐维差值，量化各类组织月度增减幅度，输出标准化变化百分比指标。 相比传统线性体成分模型，该非线性回归方法全身脂肪测量 RMSE 降低 68%，内脏脂肪微小增量可稳定识别。

7.4 潜在病变时序特征自动提取与量化偏差计算逻辑

人体早期潜在病变（微小囊肿、软组织增生、脂肪异常沉积、筋膜炎症）单轮扫描信号变化微弱，单次成像难以区分正常个体差异与病理性改变，时序图谱通过多周期梯度变化放大异常特征：

1. 逐体素时序梯度计算：对配准后连续多周期体素声学阻抗值做一阶、二阶时间梯度，正常组织梯度变化平缓，病变区域会出现梯度突变；
2. 解剖区域阈值判定：基于百万级人体时序图谱数据集构建各器官正常变化区间阈值，梯度超出阈值范围标记为高关注区域；
3. 三维可视化偏差渲染：自动提取异常区域边界，叠加至最新全身三维模型，量化异常区域体积、声阻抗变化幅度，生成结构化时序健康报告，全部计算流程自动化，无需人工影像判读介入。

8 Midjourney Scanner 与 CT、MRI、传统手持超声、DXA 设备全维度技术参数对标

下表仅客观罗列底层硬件、算法、成像物理参数，无产品优劣评价，纯技术横向对比：

技术指标	Midjourney Scanner	全身 CT	3T 全身 MRI	传统手持全身超声	DXA 骨密度仪
成像物理原理	水浸 360°USCT 超声断层，无电离辐射	X 射线电离辐射	氢质子核磁共振，无辐射	局部压电脉冲超声	双能 X 射线电离辐射
单轮全身采集时长	60 秒	10–20 分钟	40–70 分钟	120–180 分钟	5–10 分钟
成像通道规模	50 万 CMUT 同步收发通道	数百探测器阵列通道	8–32 射频接收通道	128–256 压电通道	单排 X 射线探测器
标准体素分辨率	0.5mm³ 各向同性	0.625–1.25mm³	1–1.5mm³	3–8mm 局部非均匀	二维投影无三维体素
单次扫描数据量	原始 1TB，重建模型 8GB	200–500MB	1–3GB	50–150MB 局部图像	<100MB 二维投影
全局同步算力需求	2 PFLOPS 分布式 GPU 集群	单机 CPU 算力	多节点算力集群	单机嵌入式处理器	嵌入式低功耗芯片
重复采集辐射限制	无辐射，无采集频次上限	年度累积剂量受限，不建议月度监测	无辐射，但采集周期过长不适合高频监测	无辐射，但采集效率极低	存在电离辐射，限制年度检测次数
人体姿态约束	自然站立无压迫，适配康养水环境	强制平躺密闭机架	平躺密闭磁体腔，金属植入禁忌	手动按压体表，软组织受压形变	平躺窄检测平台
多周期时序配准能力	自研非刚性 FFD 配准，自动时序图谱构建	刚性配准，姿态形变校正效果差	刚性配准，呼吸形变校正算力开销巨大	无标准化时序配准框架	仅二维投影对比，无三维时序分析
深层组织成像极限	软组织 35cm 穿透，骨骼后方可多角度重建	全身骨骼、内脏高穿透，软组织对比度弱	软组织对比度最优，深层骨骼信号衰减	10–15cm 浅层软组织，骨骼声学阴影遮挡	仅骨骼、表层体成分二维测量
环境集成兼容性	可一体化集成恒温水池、桑拿、冰水浴	需重型防辐射机房，无法适配温浴空间	强磁场与水环境、金属康养设备电磁冲突	无配套水环境集成设计	小型独立机房，无空间拓展能力

9 当前系统技术瓶颈、工程限制与下一代迭代技术演进路线

9.1 当前商用版 Midjourney Scanner 核心技术瓶颈

1. 声波骨骼强衰减固有物理限制：超声波遇到致密骨骼会发生大幅反射、衰减，骨骼内部骨髓、骨小梁精细结构成像信噪比显著低于软组织，无法达到 CT 骨结构分辨率，当前仅可评估骨外层形态，不能用于骨密度精准定量诊断；物理层面声波与致密骨质阻抗差过大，属于 USCT 底层原理固有短板，无法通过算法完全弥补。
2. TB 级数据长期存储成本偏高：单用户年度 12 次扫描原始射频归档数据达 12TB，海量用户场景下冷存储集群硬件扩容成本持续上升，现有无损压缩算法压缩比上限 12:1，进一步压缩会损失细微声学特征精度。
3. 超肥胖人体声波穿透深度不足：体脂率 45% 以上重度肥胖人群，35cm 声波穿透极限无法完整覆盖腹腔深层内脏，深层器官体素信噪比下降，重建模型细节丢失，需迭代更高发射功率 CMUT 单元提升穿透深度。
4. 实时 AI 病灶识别模型标注数据集规模有限：当前时序病变提取网络训练数据集以体外体模、志愿者健康人体为主，各类罕见病变、早期肿瘤标注样本不足，自动异常标记仅作为趋势参考，不能替代临床医师专业诊断。

9.2 下一代 Midjourney Scanner 迭代技术演进路线（纯技术研发方向）

1. 硬件层迭代：新一代超高功率 CMUT 芯片，发射声波中心频率下调至 2.2MHz，软组织穿透深度提升至 45cm；环形阵列通道扩容至 100 万单元，体素分辨率优化至 0.25mm³；集成多频同步声波发射（2MHz/3MHz 双频并行），区分脂肪、肌肉、骨骼多尺度声阻抗特征。
2. 信号采集层迭代：升级 cDAQ 二代压缩调制架构，单秒原始数据流从 17GB/s 降至 8GB/s，降低光纤传输与算力负载；集成片上边缘计算微型 FPGA，单 CMUT 模块本地预降噪，分片传输仅保留有效特征数据。
3. 重建算法层迭代：引入隐式神经表示 INR 连续三维重建模型，替代离散体素网格，无限采样精度，减少 TB 级体素存储开销；多频声波联合重建融合算法，分离骨骼、软组织反射 / 透射信号，弱化骨骼声学衰减伪影。
4. 时序数据库层迭代：基于生成式 AI 的时序数据有损特征压缩，仅存储人体变化差异特征，基线模型永久留存，存储容量降低 90%；多模态融合时序分析，融合日常体重、体脂监测数据与 USCT 三维模型，构建多模态健康数字孪生。
5. 临床适配算法迭代：扩充百万级多病变人体 USCT-MRI 配对标注数据集，轻量化病灶分割 Transformer 模型，提升微小早期异常检出准确率；增加血管、神经束专项解剖分割分支，细化内脏器官亚区域量化指标。

10 整套系统工程落地的硬件成本、算力负载、临床适配技术难点总结

10.1 硬件工程落地核心成本约束

整套系统硬件成本集中三大核心模块：定制百万级 CMUT 环形超声阵列芯片、2 PFLOPS 分布式 GPU 算力集群、高精度六自由度水浸运动定位平台。

1. CMUT 微型换能器芯片：50 万单元阵列微加工工艺复杂，单片芯片良率低于 65%，芯片硬件成本占整机硬件总投入 52%，是系统规模化商用部署最大硬件成本瓶颈；
2. 分布式算力服务器集群：21 台高性能 GPU 服务器配套高速 NVSwitch 互联、NVMe 高速存储，全年 7×24 小时运行算力功耗超 120kW，机房恒温制冷配套运维成本长期持续支出；
3. 水环境减振、绝缘、声学匹配工程：一体化恒温水池、三级减振基座、多回路水循环声学兼容系统土建与设备改造成本，高于传统医学影像机房基础装修投入。

10.2 算力负载工程难点

60 秒极速全流程并行计算对算力调度、内存带宽、IO 吞吐存在严苛约束：

1. 单切片五维 FFT 变换内存峰值占用 128GB，分布式节点间数据交换依赖高速 NVSwitch 互联，普通以太网集群无法满足低延迟并行计算需求；
2. 采集、预处理、重建、降噪、配准、特征分析六管线流水线并行，任务调度中间件需毫秒级动态分配 GPU 显存、计算核心，调度算法复杂度高；
3. 峰值 17GB/s 实时数据流 IO 读写压力，普通机械硬盘存储阵列会产生 IO 阻塞，必须全链路 NVMe 固态存储支撑实时计算。

10.3 临床医疗适配技术难点

从医学影像标准化角度，系统存在多项待完善工程适配难点：

1. 无电离辐射优势带来高频监测能力，但 USCT 成像模态尚未纳入全球通用 DICOM 医学影像完整标准化协议，自定义 USCT-RF 原始数据格式需额外开发 DICOM 转换中间件，对接医院 PACS 影像系统存在兼容性开发成本；
2. 当前自动解剖分割、时序异常标记仅为量化趋势辅助工具，无法独立出具临床诊断报告，必须搭配放射科医师人工复核，缺少完整临床诊断算法闭环；
3. 声波对肺部含气组织成像存在固有缺陷，空气肺泡会完全散射超声波，肺部精细结构无法清晰重建，肺部疾病筛查仍需搭配 CT 影像补充，存在成像模态局限性。

11 文末技术交流互动

互动提问

1. 对比传统实验室 USCT 设备，你认为 Midjourney Scanner 百万级 CMUT 环形阵列最核心的工程突破在哪？是芯片微型化、cDAQ 带宽压缩还是分布式频域重建算法？
2. 针对超声波骨骼衰减、肺部含气组织成像两大物理原理短板，你认为下一代硬件或算法可以从哪些技术角度优化弥补？
3. 时序化人体健康数字孪生图谱的非刚性 FFD 配准算法，是否有比本文提到的多级形变模型更轻量化的优化思路？欢迎在评论区分享你的算法改进构想。

博主互动引导

如果本文完整拆解的 Midjourney Scanner 底层硬件、声学成像、三维重建、时序数据库全技术栈对你学习医学超声断层成像、大规模多通道信号处理、分布式医学算力集群有参考价值，点赞 + 收藏方便后续查阅完整算法公式与硬件参数对标表格；关注本专栏，后续持续更新 USCT 频域重建完整 Python 仿真代码、CMUT 阵列声学有限元仿真教程、人体三维医学时序配准开源模型拆解系列深度技术文章。
