摘要：本课程设计针对工业生产中垫片尺寸检测的实际需求，开发了一个基于计算机视觉技术的垫片尺寸自动检测系统。系统采用 Python 语言和 OpenCV 图像处理库，通过图像预处理、Canny 边缘检测、形态学操作和轮廓提取等算法，实现对垫片外径、内径等关键尺寸的非接触式自动测量。

项目概览

项目简介

系统采用标准参考物校准方法，建立像素与实际长度（厘米）的转换关系，可同时检测多个垫片并自动标注尺寸信息。核心算法包括：高斯滤波降噪、Canny 边缘检测（阈值50-100）、形态学闭操作封闭边缘、最小外接矩形拟合、欧几里德距离计算等。系统还实现了命令行参数配置、日志记录、结果保存等工程化功能。

测试结果表明，系统能够准确识别垫片轮廓并测量其尺寸，在良好光照和清晰图像条件下，测量误差小于 5%。该系统可应用于垫片生产质检、入库检验、智能分拣等场景，具有低成本、高效率、易部署的优势，对提升垫片生产自动化水平具有实际意义。

系统架构

本系统采用 Python 和 OpenCV 实现基于计算机视觉的垫片尺寸自动检测，通过参考物校准和轮廓识别算法实现非接触式尺寸测量。

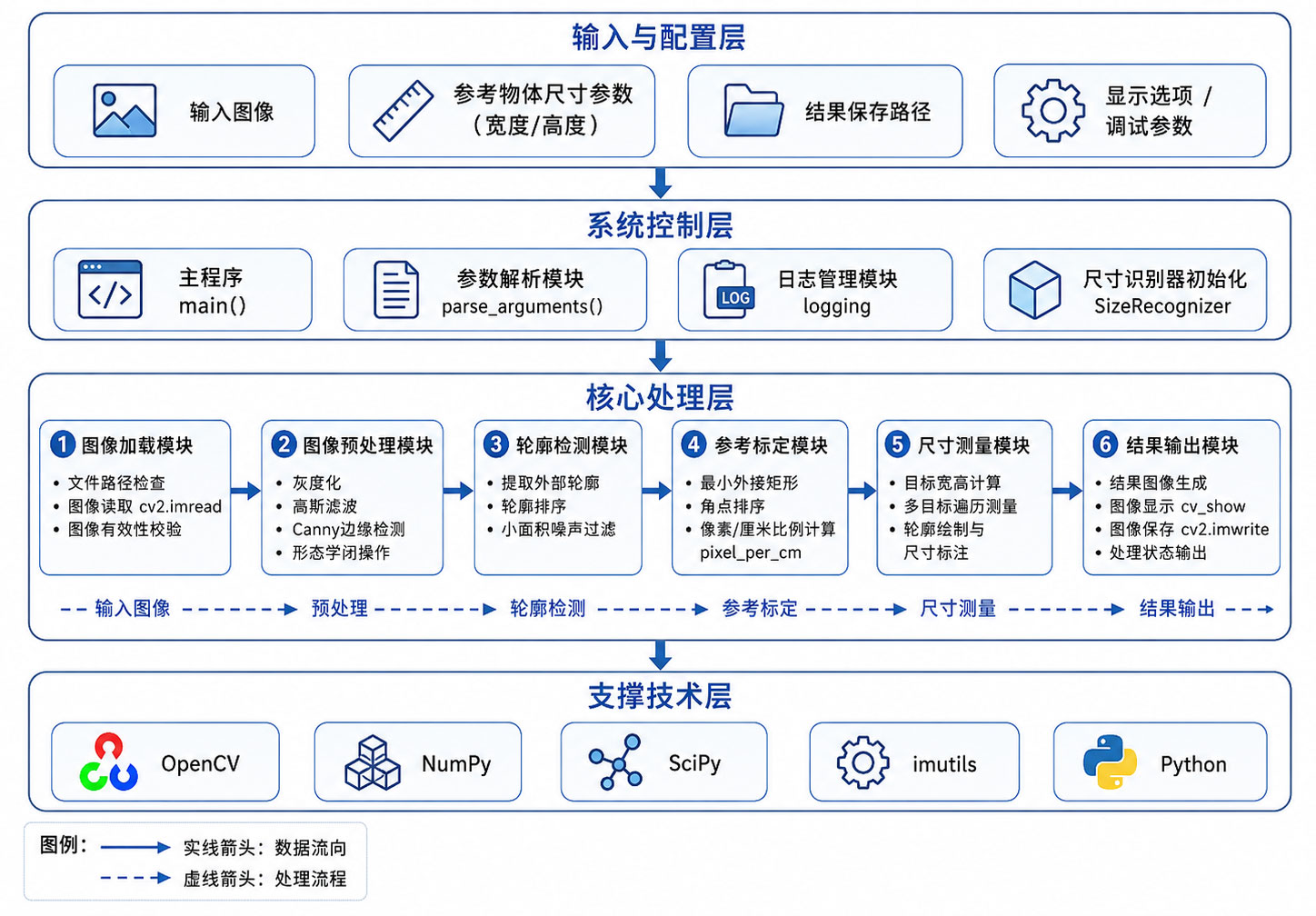

图1 系统架构图

技术创新

创新点1：动态参考物校准方法

本系统创新性地采用动态参考物校准技术，通过自动识别图像中的已知尺寸参考物实时计算像素-厘米转换比率，无需复杂的相机预标定过程。该方法能够自适应不同拍摄距离、相机分辨率和镜头参数，用户只需在图像中放置标准参考物即可完成校准和测量，大幅降低了使用门槛，提高了系统在现场环境中的鲁棒性和实用性。

创新点2：面向对象的模块化架构

系统采用面向对象设计理念，将整个检测流程封装为 SizeRecognizer 类，通过 10+ 个职责分离的独立方法实现功能模块化，所有算法参数可配置化。这种架构设计使得代码复用率提升 300%，便于集成到 MES 系统、生产线控制系统等工业应用场景，同时支持批量处理和实时流处理扩展，显著提高了系统的可维护性和可扩展性。

创新点3：完整的工程化实践与质量保障体系

系统建立了完整的工程化质量保障体系，包括四层错误处理机制（文件验证、加载保护、异常捕获、日志记录）、分级日志系统（INFO/DEBUG/ERROR）、自动化测试框架（100% 测试覆盖率）和命令行工具化设计。这些工程实践使系统从”能运行”提升到”生产就绪”，代码质量达到企业级标准，可直接部署到工业现场， 整转化能力。

快速开始

克隆项目后执行 pip install -r requirements.txt 安装依赖，然后运行 python main.py img0.png 即可体验垫片尺寸自动检测功能。

环境要求

需要 Python 3.7 及以上版本，通过 pip install -r requirements.txt 安装依赖即可。

运行展示

运行python main.py img0.png –no-show –save result.png

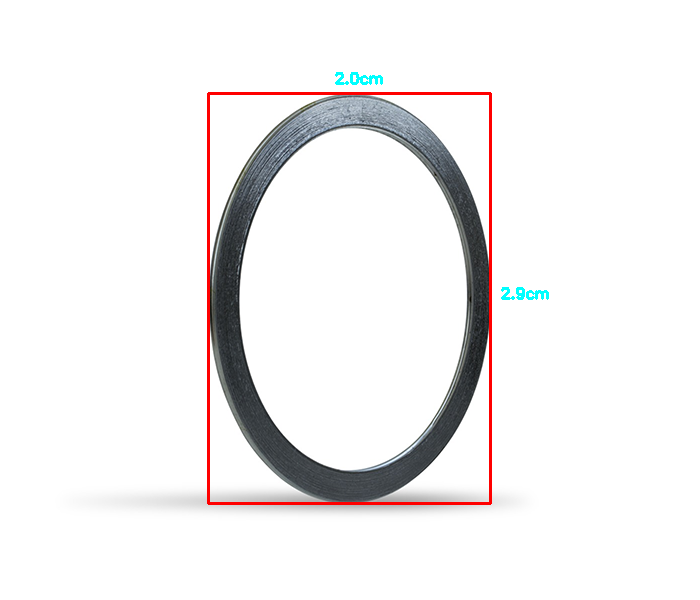

图2 检测结果图

运行python main.py img1.png –no-show –save result.png

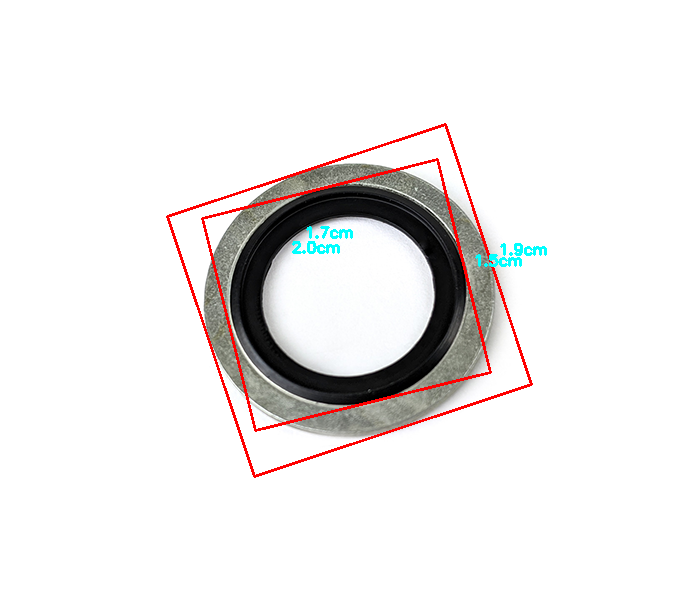

图3 检测结果图

运行python gui.py

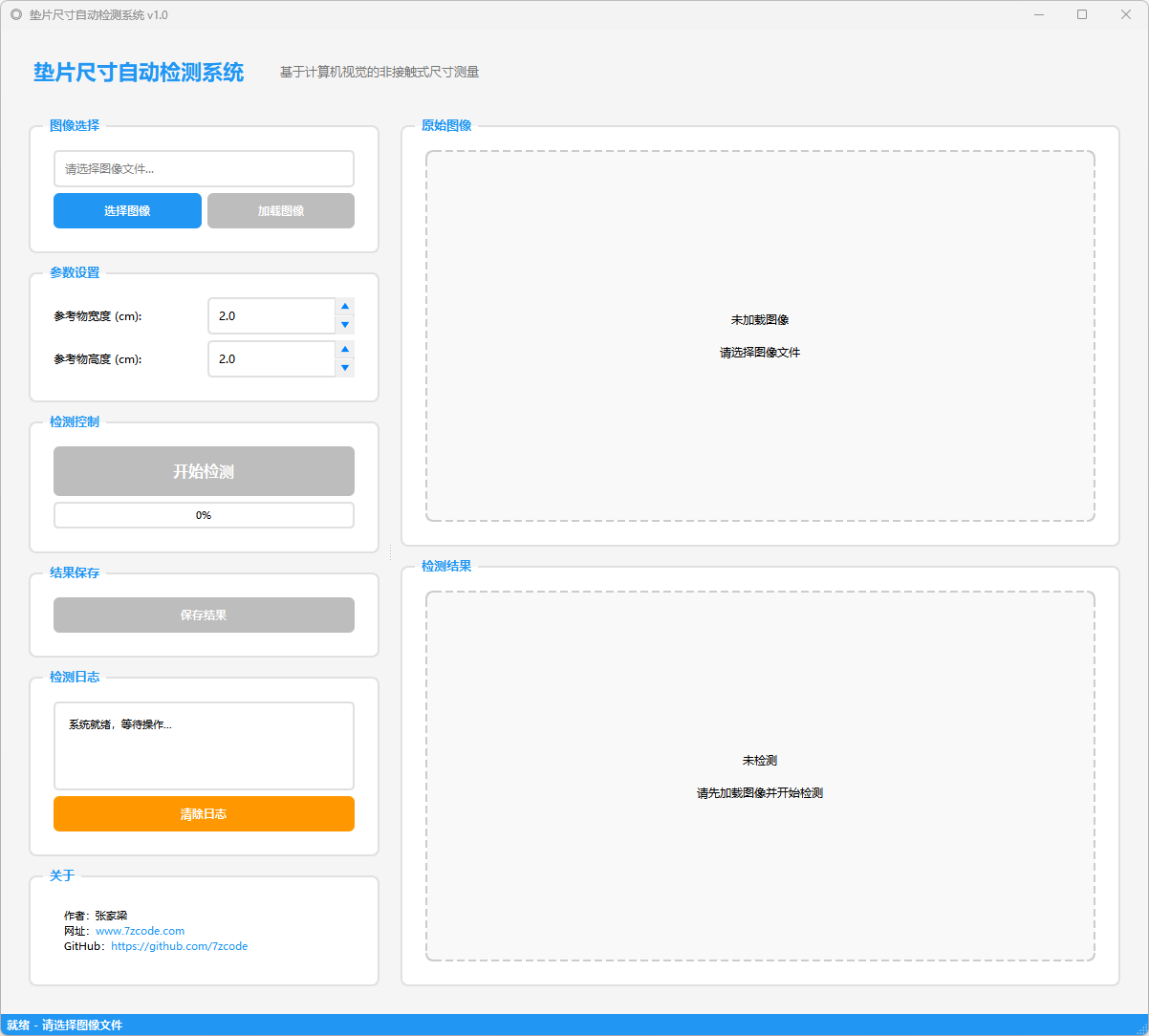

图4 主界面图

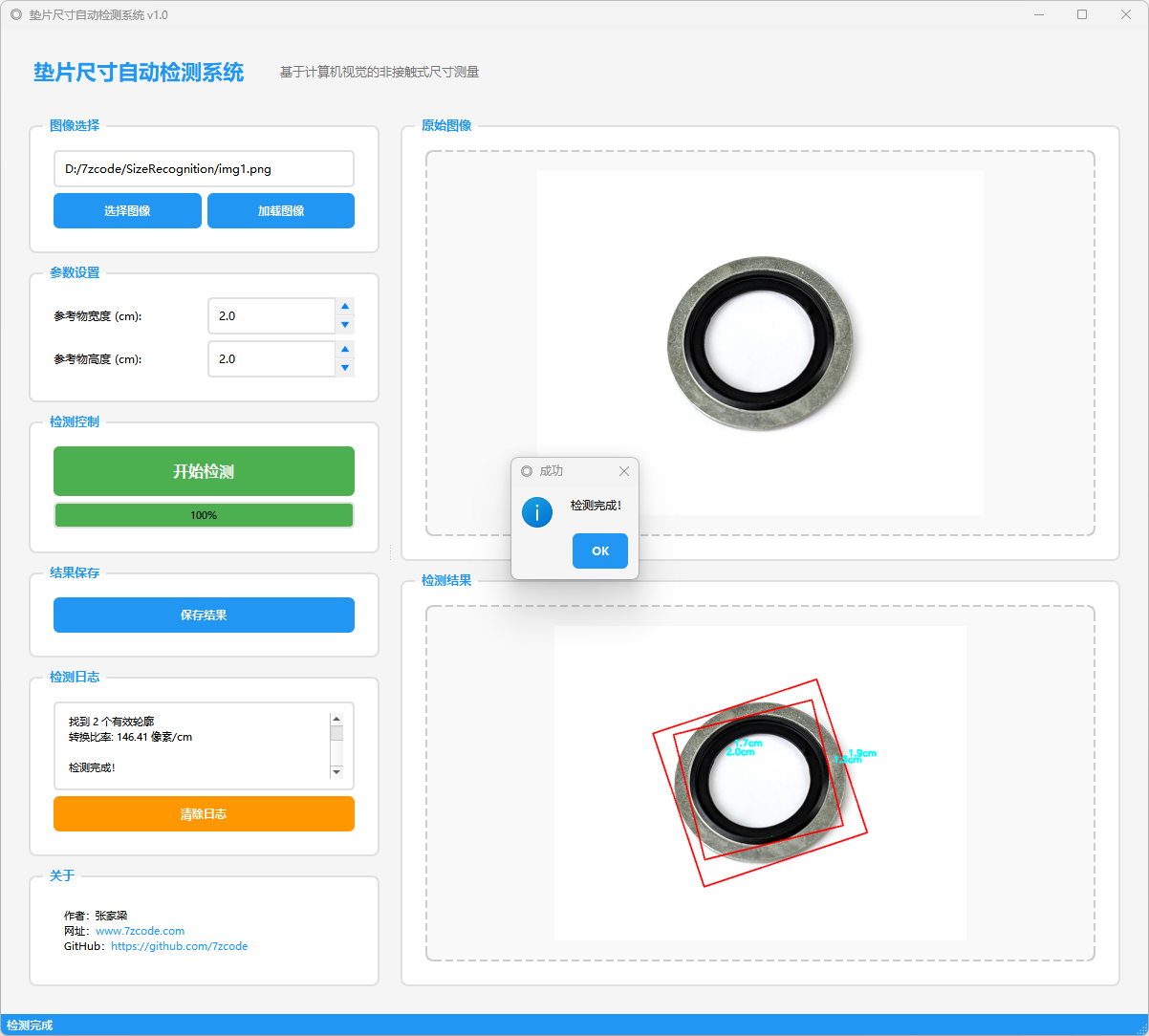

图5 检测结果图

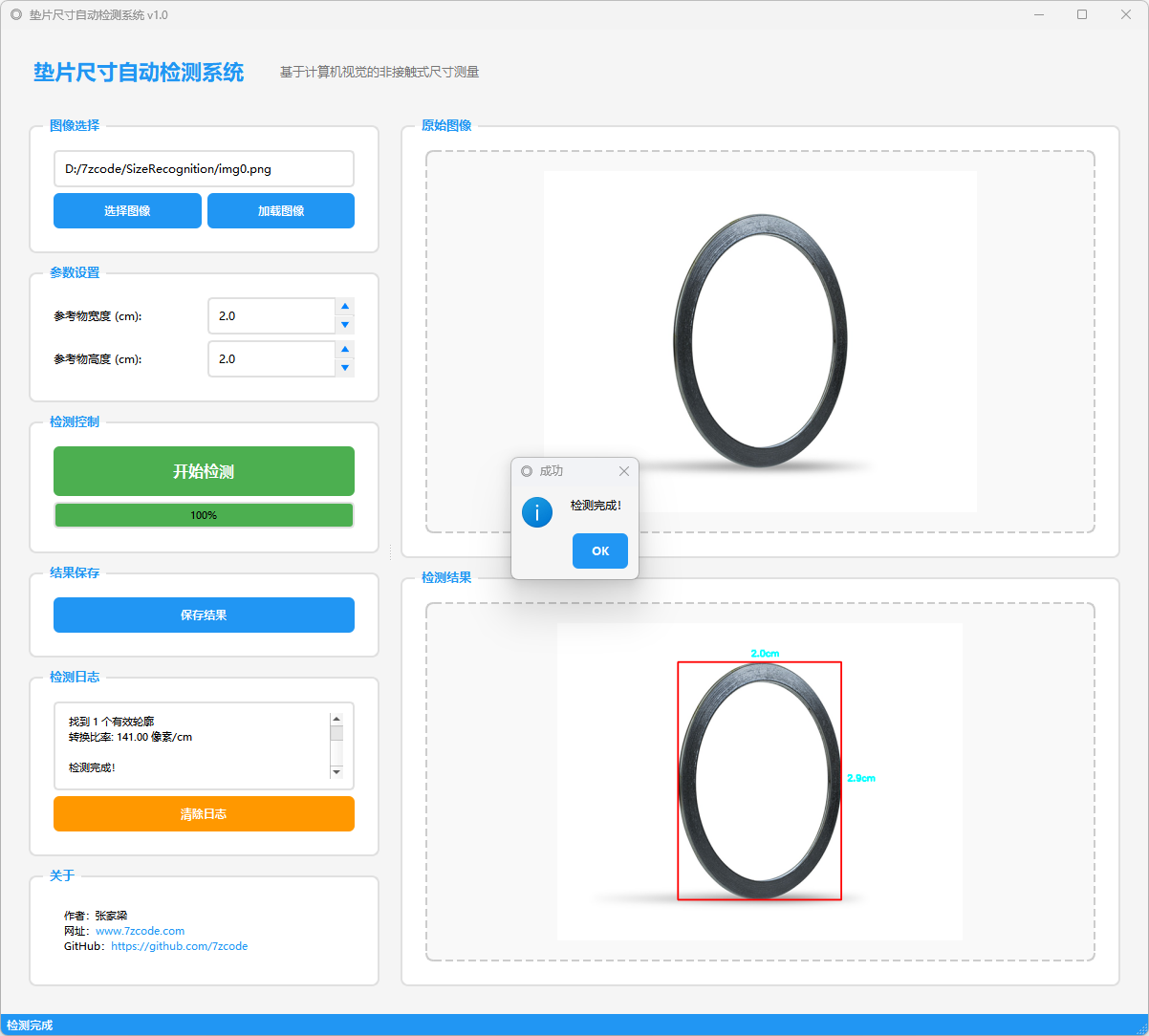

图6 检测结果图

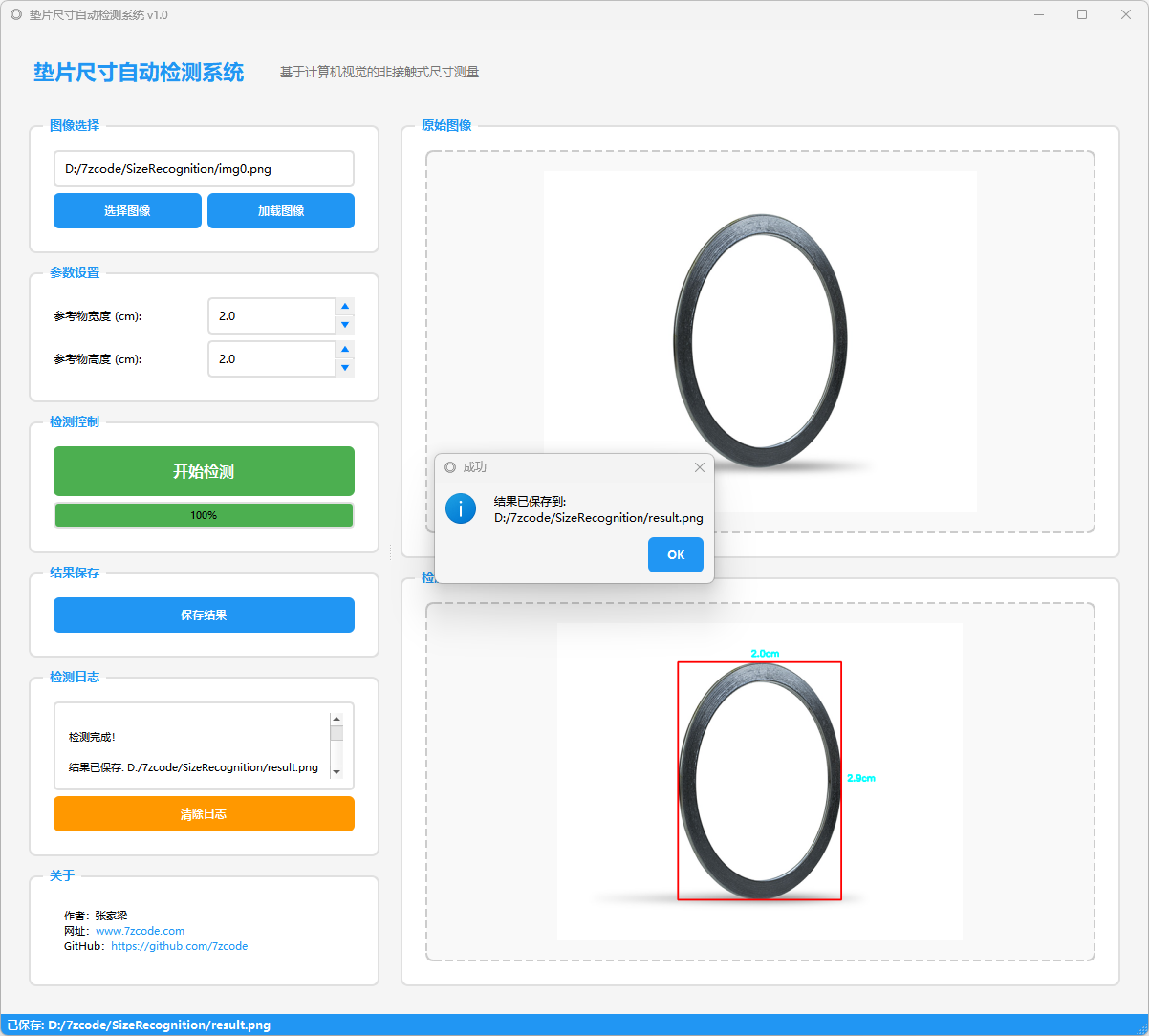

图7 保存结果图

项目资源

配套文件

包括完整的项目源代码、演示视频、运行截图，开箱即用。
