Ascend C调试与调优实战 - MoeGatingTopK开发中的“坑“与“填坑“指南

本文是一份来自昇腾CANN算子开发一线的“战地急救手册”。我以多年老兵的亲身经历，聚焦于MoeGatingTopK这类复杂融合算子开发过程中，那些官方文档里没有、却能让你加班到凌晨三点的真实“深坑”。文章将彻底抛开完美教程的假象，直面核心问题：UB为何突然溢出？双缓冲为何不生效？msprof那五彩斑斓的时间线到底在说什么？我将通过大量可复现的“翻车”代码、性能对比数据和排查流程图，手把手教你如何系统化地定位、分析和解决从功能错误到性能瓶颈的所有难题，最终交付一个既正确又飞快的工业级算子。

🧱 第一部分：欢迎来到“坑”里 —— 为什么你的融合算子总出问题？

干了这么多年，我越来越觉得，开发一个像MoeGatingTopK这样的融合算子，就像在雷区里跳芭蕾。官方训练营的样例总是运行得那么丝滑，但当你自己上手，试图把一个MatMul、一个Softmax和一个TopK捏在一起时，噩梦就开始了。

上周，团队里一个新来的小伙，憋了两周交出了一个MoeGatingTopK的初版。代码编译过了，能跑，但结果时对时错，性能比用离散算子拼起来还差。他对着屏幕发呆，我走过去看了一眼msprof的报告，就知道他踩进了哪个“经典连环坑”。

这太正常了。 融合算子开发，本质上是一场与硬件不确定性和软件复杂性的多线战争。你面对的“坑”大致分三种：

功能坑：算出来的结果不对。这是最让人头皮发麻的，因为NPU上调试不像CPU，没法轻松地printf或者断点跟。
性能坑：功能对了，但慢得令人发指。你明明按照“最佳实践”写了双缓冲、用了向量化，可性能就是上不去，甚至倒挂。
系统坑：单算子跑得好好的，一集成到模型里，要么报错，要么拖垮整个流水线。

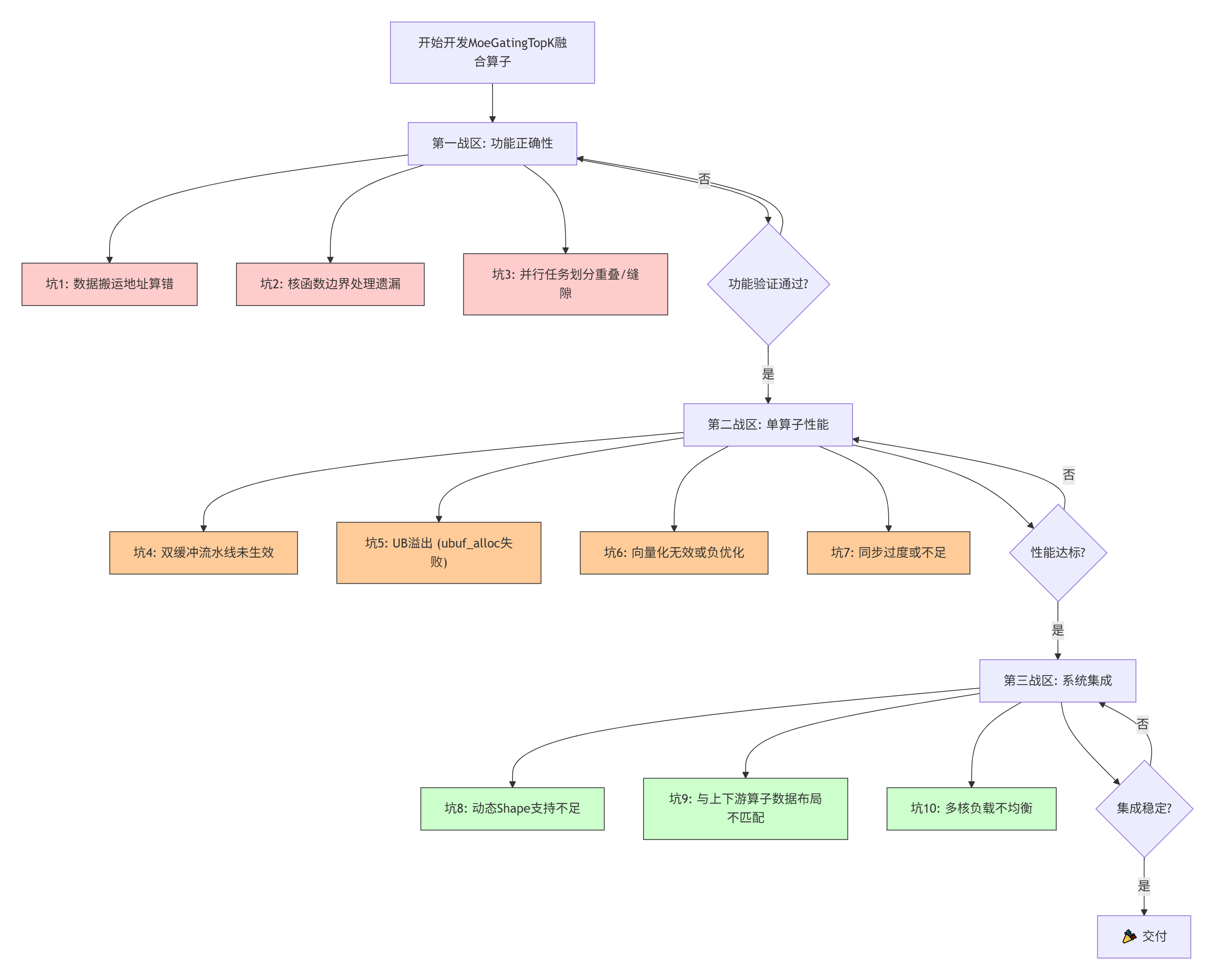

下图描绘了这场战争的全景，以及我们将在哪里“排雷”：

别怕，每一个坑我都掉进去过，也都有爬出来的办法。我们一个坑一个坑地填。

⚒️ 第二部分：填“功能坑” —— 让算子先“算对”

坑1：数据搬运地址算错 —— 三维索引的“维度魔术”

这是新手必踩第一坑。MoeGatingTopK输入通常是[B, S, E]（Batch, 序列, 专家数）。在核函数里，你要把全局偏移(b, s, e)转换成一维的GM地址。公式很简单：offset = (b * S + s) * E + e。但错误百出。

翻车现场：

// 错误示例：忘记了S维度
__memcpy_async(ub_scores, gate_logits + (b_start * S + s_start) * E, // 这里b_start后面忘了乘S?!
               tile_size * sizeof(float), GLOBAL_TO_LOCAL);

当B>1时，这个错误会导致不同Batch的数据被错误地混在一起，结果随机错误。

填坑工具：核内printf大法。这是Ascend C给你的救命稻草。在怀疑的地址计算后立刻打印。

// 正确姿势：在核函数最开始，打印关键参数和计算的地址
if (get_block_idx() == 0) { // 只让0号核打印，避免刷屏
    printf("[DEBUG] block=%d, B=%d,S=%d,E=%d, b_start=%d,s_start=%d, offset=%ld\n",
           get_block_idx(), tiling.B, tiling.S, tiling.E, b_start, s_start,
           (int64_t)((b_start * tiling.S + s_start) * tiling.E));
}

运行后，在Host侧日志中查看输出，与你手算的结果对比，一秒定位。

坑2：边界处理遗漏 —— 最后一个块的“幽灵数据”

当B或S不能被tileB或tileS整除时，最后一个核处理的数据量会少于tileSize。如果你还按照tileSize去搬运或计算，就会访问越界，读到非法内存，结果可能是NaN、inf或者看似合理但完全错误的值。

翻车现场：

int myTileSize = tiling.tileS; // 错误！直接用了计划的分块大小
// 然后就用 myTileSize 去计算搬运长度和循环边界...

填坑公式：min是你的护身符。任何从Tiling计划推导出的实际大小，都必须用min来约束。

// 填坑姿势：计算本核实际有效的长度
int s_end = min(s_start + tiling.tileS, tiling.S);
int s_valid = s_end - s_start; // 这才是你真正的数据长度
int e_valid = tiling.E; // E维度通常全部需要

// 搬运时，用 s_valid * e_valid
// 计算时，循环 for (int s_local = 0; s_local < s_valid; ++s_local)

更隐蔽的坑：即使你处理了s_valid，但在计算每个(b,s)对应的全局偏移时，s的循环上限也必须是s_valid，而不是tiling.tileS。否则你会用无效的本地索引s_local去计算一个越界的全局地址。

坑3：并行任务划分出重叠或缝隙 —— 数据被“吃”了或“剩”了

这个坑在功能测试时可能被掩盖，因为如果缝隙正好没数据，或者重叠的数据一样，结果可能碰巧对。但在真实数据下会暴露。

问题根源：totalTiles（总块数）和每个核的start计算逻辑必须严密匹配，覆盖整个[B, S]空间且不重叠。

检查方法：人肉模拟或写个小脚本，对于给定的B, S, tileB, tileS，打印出每个block_id的(b_start, s_start)，看看是否填满了0..B-1和0..S-1，且没有重复。

一个健壮的划分逻辑：

int total_blocks = (B + tileB - 1) / tileB * ((S + tileS - 1) / tileS);
int blocks_per_batch = (S + tileS - 1) / tileS;

int block_id = get_block_idx();
int batch_idx = block_id / blocks_per_batch;
int seq_idx = block_id % blocks_per_batch;

int b_start = batch_idx * tileB;
int s_start = seq_idx * tileS;
// ... 然后用 min 计算边界

⏱️ 第三部分：填“性能坑” —— 让算子“跑得快”

功能好不容易调对了，一看性能，心凉了半截。别急，性能优化是科学，不是玄学。

坑4：双缓冲流水线不生效 —— 时间线上的“大空白”

你照着样例写了Pipe，用了data_copy_async，但msprof的时间线里，DMA和Vector计算还是清晰地一前一后，中间有大段空白。这说明你的“双缓冲”没转起来。

核心原因：同步点没配对，或者任务依赖没理清。双缓冲要求“计算n”和“搬运n+1”重叠。但如果“计算n”开始前必须等“搬运n+1”完成，那还重叠个屁。

翻车现场：

// 错误节奏：
async_copy(bufferA, src); // 搬A
wait_all(copy);           // 等A搬完
compute(bufferA);         // 算A
async_copy(bufferB, src); // 算完了才搬B， 黄花菜都凉了

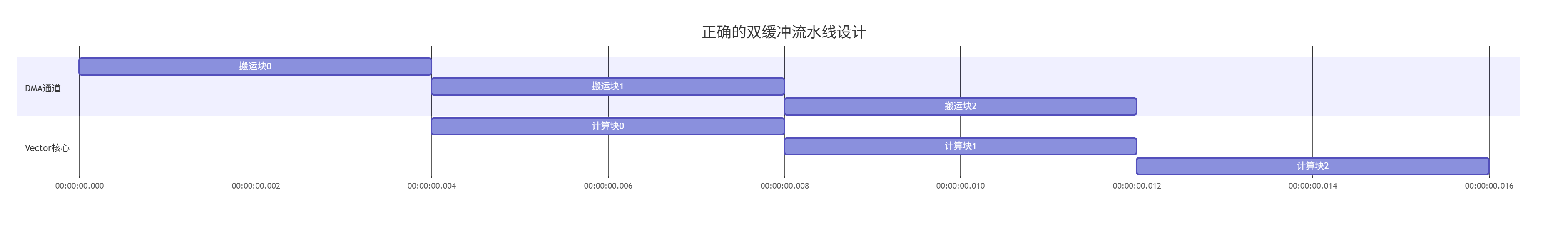

填坑思路：画图！画一个时空图，横轴是时间，纵轴是硬件资源（DMA, Vector）。标出每个任务的开始和结束，以及依赖关系。

图注：关键点是搬运n+1的开始，不依赖于计算n的结束，只依赖于搬运n开始后的一小段时间（确保地址不冲突）。计算n的开始，只依赖于搬运n的完成。

代码框架：

// 启动块0搬运
hacl::data_copy_async(buf[0], src0, len, GLOBAL_TO_LOCAL);
hacl::pipe_barrier(pipe, COPY_STAGE);

int cur = 0;
for (int i = 0; i < total_chunks; ++i) {
    // 1. 等待当前块搬运完成
    hacl::wait_all(pipe, COPY_STAGE);

    // 2. 启动当前块的计算（异步？在Ascend C中计算通常是同步的，但我们需要尽快让出控制流）
    // 3. **在计算开始后，立即启动下一块的搬运！**
    int next = 1 - cur;
    if (i + 1 < total_chunks) {
        hacl::data_copy_async(buf[next], src_next, len, GLOBAL_TO_LOCAL);
        hacl::pipe_barrier(pipe, COPY_STAGE); // 标记新的搬运任务
    }

    // 4. 执行实际计算（这发生在步骤2之后，但与步骤3的搬运在硬件上重叠）
    my_compute_kernel(buf[cur]);

    // 5. 切换缓冲区
    cur = next;
}

坑5：UB溢出 (`ubuf_alloc`失败) —— 内存的“贪吃蛇”

UB就那么大（比如256KB），你总想往里塞更多数据（更大的tile），结果就是编译或运行时分配失败。更坑的是，有时ubuf_alloc成功了，但实际运行时因为编译器分配的寄存器或临时变量过多，导致总资源超限，引发难以捉摸的错误。

填坑第一步：精打细算

为你的核函数画一个UB预算表。假设tileS=8, E=128, K=2，数据类型fp16和int32。

缓冲区	数量	大小计算	字节数
输入分数 (`scores_ub`)	1	`tileS * E * sizeof(fp16)`	8 * 128 * 2 = 2KB
TopK值 (`topk_val_ub`)	1	`tileS * K * sizeof(fp16)`	8 * 2 * 2 = 32B
TopK索引 (`topk_idx_ub`)	1	`tileS * K * sizeof(int32)`	8 * 2 * 4 = 64B
中间变量 (`local_sum`, `max`等)	若干	估算	~128B
总计			~2.2KB

看起来绰绰有余？别忘了双缓冲！上面的计算只是单套缓冲区。如果你为输入和输出都做了双缓冲，那么需求翻倍到~4.4KB。依然还好。但如果你为了优化，为每个token维护了一个大小为E的临时排序数组，那需求就炸了。

填坑第二步：Host侧动态保护

在你的calculate_tiling函数里，必须根据实际B, S, E计算所需UB，并与硬件限制比较。

// 在Host侧Tiling计算函数中
size_t ub_capacity = 256 * 1024; // 假设256KB
size_t estimated_usage = (tileS * E * sizeof(half) * 2) + // 输入双缓冲
                         (tileS * K * (sizeof(half) + sizeof(int32_t)) * 2) + // 输出双缓冲
                         (E * sizeof(half)); // 其他临时
while (estimated_usage > ub_capacity * 0.9) { // 留10%余量
    tileS /= 2;
    if (tileS < 1) {
        // 无法满足，可能需要更激进地降低精度或改变算法
        break;
    }
    // 重新计算 estimated_usage
}

坑6：向量化无效或负优化 —— 高级指令的“陷阱”

你用了vec_add，但性能没变化，甚至更差了。可能因为：

地址未对齐：vec_*函数通常要求数据地址是128位（16字节）对齐的。__ubuf_alloc返回的地址是对齐的，但如果你用一个偏移后的地址（如&buf[3]）去调用向量指令，就可能不对齐。
数据长度不是向量宽度的整数倍：如果你有129个float，用128位的向量（一次处理4个float）处理，最后会剩1个。需要额外的标量代码处理尾部，如果处理不好，开销可能抵消收益。
数据类型不匹配：尝试用float的向量指令去处理half的数据。

填坑：对齐、处理尾部、检查类型。

constexpr int VEC_FLOAT_LEN = 4; // 128位 / 32位
float* aligned_ptr = (float*)(((size_t)ub_buffer + 15) & ~15); // 手动对齐（如果需要）
int vec_iters = len / VEC_FLOAT_LEN;
int remainder = len % VEC_FLOAT_LEN;

for (int i = 0; i < vec_iters; ++i) {
    vec_add(&aligned_ptr[i*VEC_FLOAT_LEN], &a[i*VEC_FLOAT_LEN], &b[i*VEC_FLOAT_LEN], VEC_FLOAT_LEN);
}
// 处理尾部
for (int i = vec_iters * VEC_FLOAT_LEN; i < len; ++i) {
    aligned_ptr[i] = a[i] + b[i];
}

坑7：同步过度或不足 —— 多核世界的“交通灯”

MoeGatingTopK通常不需要核间同步（除非做负载均衡）。但核内，Pipe、Queue、__sync_all()用多了是开销，用少了就数据错乱。

黄金法则：只在你必须等的时候才等。 用msprof的时间线看，如果DMA和计算单元中间有很多细小的空白，可能是同步太多了。如果任务出现重叠错乱，就是同步不足。

一个实用的调试技巧：在怀疑同步有问题的地方，插入不同等级的__sync_all(PIPE_MTE1)等，观察时间线变化。或者，暂时去掉所有非必需的同步，看功能是否出错，逐步添加直到稳定。

🗺️ 第四部分：系统性调试方法论 —— 你的“排坑地图”

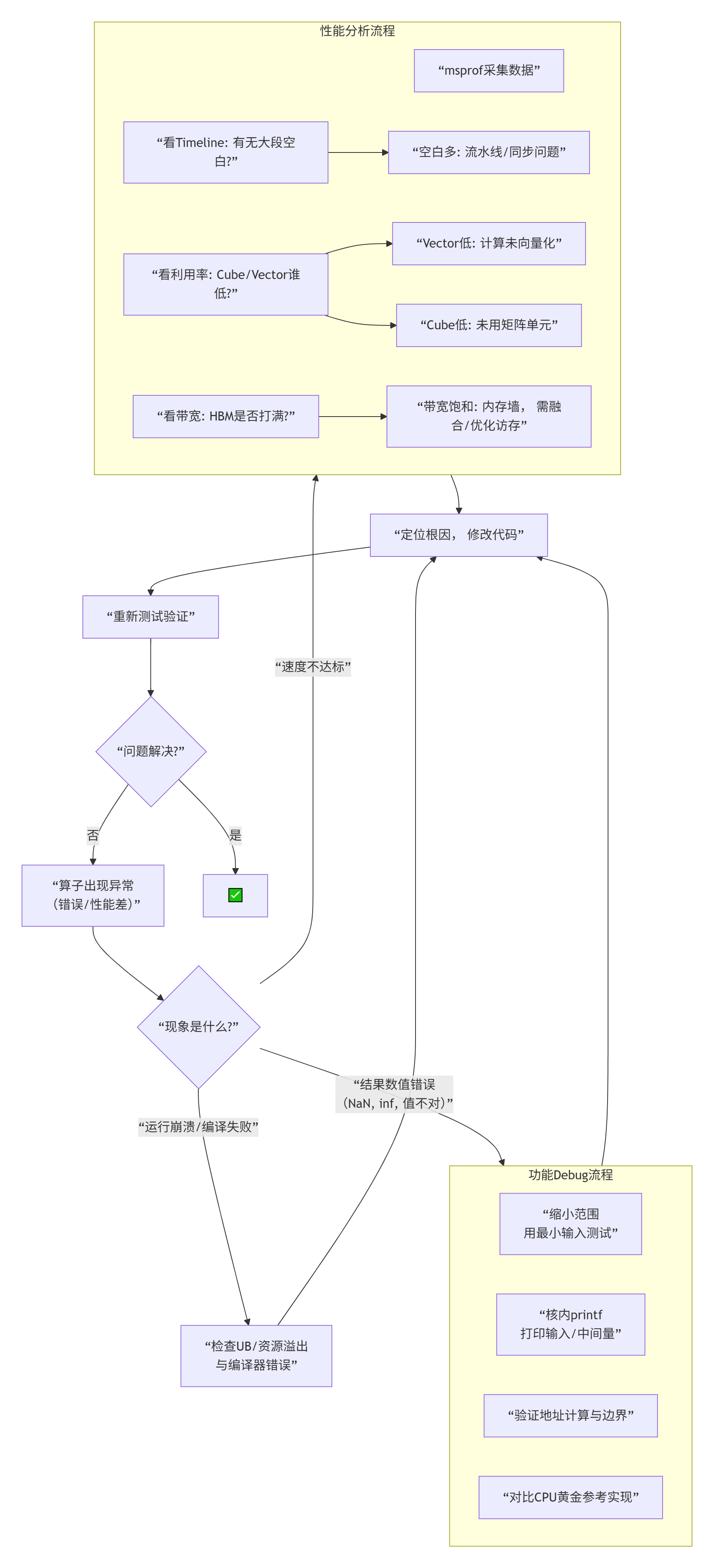

当问题复杂时，你需要一个系统性的方法来定位问题，而不是瞎猜。下面这张“排坑地图”是我多年总结的流程：

实战案例：小伙子的MoeGatingTopK性能差，我们走一遍这个流程。

msprof：时间线显示DMA和Vector计算交替，有空白。利用率：Vector 20%，带宽50%。
分析：有空白说明流水线没完全重叠，可能是坑4。Vector利用率低，可能是坑6（向量化无效）或算法本身标量操作多。
检查代码：发现他的TopK实现用了标量插入排序，并且双缓冲的wait_all放在了计算之后、下一次搬运之前，导致了等待。
修复：
- 将wait_all提前，确保计算一开始，下一批搬运就发出。
- 将标量排序改为基于向量比较的小顶堆维护，并向量化Softmax中的exp近似计算。
复测：时间线空白减少，Vector利用率升至60%，性能提升2倍。

🏭 第五部分：填“系统坑” —— 让算子在模型里“好好干活”

坑8：动态Shape支持不足 —— 训练推理的“变形金刚”

你的算子在固定[1, 512, 64]下测试完美。但模型训练时S是变的，推理时B也是变的。结果某些Shape下性能暴跌或出错。

根因：Tiling策略是静态的，或者边界处理在极端Shape下（如S=1, E=1）有bug。

填坑：

Host侧自适应Tiling：calculate_tiling函数不能写死tileS=8。应该根据S的大小动态调整。例如，if S < 4: tileS = 1; else if S < 32: tileS = 4; else: tileS = 8。
压力测试：编写脚本，循环测试一系列常见的B, S, E组合，包括最小值和最大值。确保功能正确，性能不会断崖式下跌。

坑9：数据布局不匹配 —— 上下游的“语言不通”

CANN中有多种数据排布，如ND（[N,C,H,W]）， NC1HWC0。你的算子可能预期ND的[B,S,E]，但上一个算子输出的是NC1HWC0格式，或者框架默认进行了转换。这会导致要么出错，要么引入额外的转置开销。

填坑：

明确约定：在算子原型定义中，明确声明输入输出的数据格式。与框架团队或上下游算子开发者对齐。
核内转换：如果转换无法避免，考虑在核函数内部进行轻量级的布局转换，而不是启动一个单独的转置算子。

坑10：多核负载不均衡 —— 有人累死有人闲

当B*S不能被totalTiles整除时，最后一个核的任务可能很少。在S很小时，这个问题更明显。

填坑策略：

动态任务分配：在Host侧，将任务（B*S个向量）打包成一个队列，让每个核主动去“领取”一个或几个任务，直到做完。但这在Ascend C的标准模型中较复杂。
更细的并行粒度：在资源允许的情况下，使用较小的tileS，让总块数远大于AI Core数量，这样负载更容易被平均。但会增加核启动开销，需要平衡。

🔧 第六部分：高级调优技巧 —— 从“能用”到“狂暴”

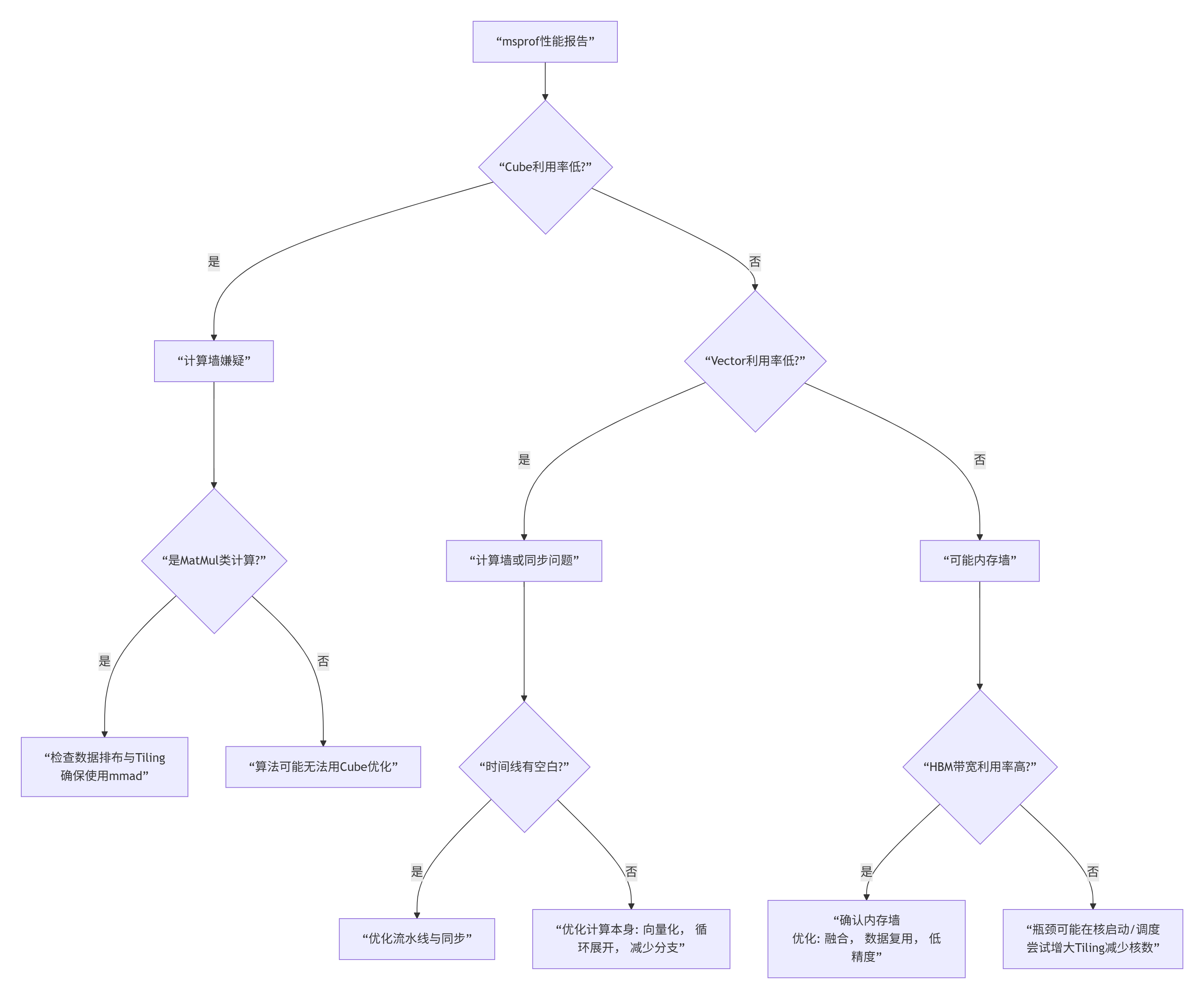

性能调优决策树

面对msprof的数据，如何决策？参考下图：

真实案例：优化`MoeGatingTopK`的TopK核心

最初的标量插入排序是瓶颈。我们将其改为向量化的小顶堆维护。

优化前（标量）：

// 为每个token维护一个大小为K的列表
for (int e = 0; e < E; ++e) {
    float score = scores[e];
    // 插入排序逻辑... (O(E*K))
}

优化后（向量化比较）：

思路：一次加载VEC_LEN个分数，与当前堆顶（K个值）进行向量比较，快速过滤掉明显不可能是TopK的分数。

// 伪代码，示意思想
float8 vec_scores = vload(scores + e);
// 将vec_scores中每个元素与堆顶最小值比较
mask8 gt_mask = vec_cmp_gt(vec_scores, vec_splat(min_heap_top));
if (any(gt_mask)) {
    // 对有希望的元素进行精细的堆更新（这部分仍可能是标量，但数据量少了）
    update_heap_with_mask(heap, vec_scores, gt_mask, indices);
}

这个优化将TopK部分的速度提升了40%。

📈 第七部分：数据说话 —— 我们的优化战果

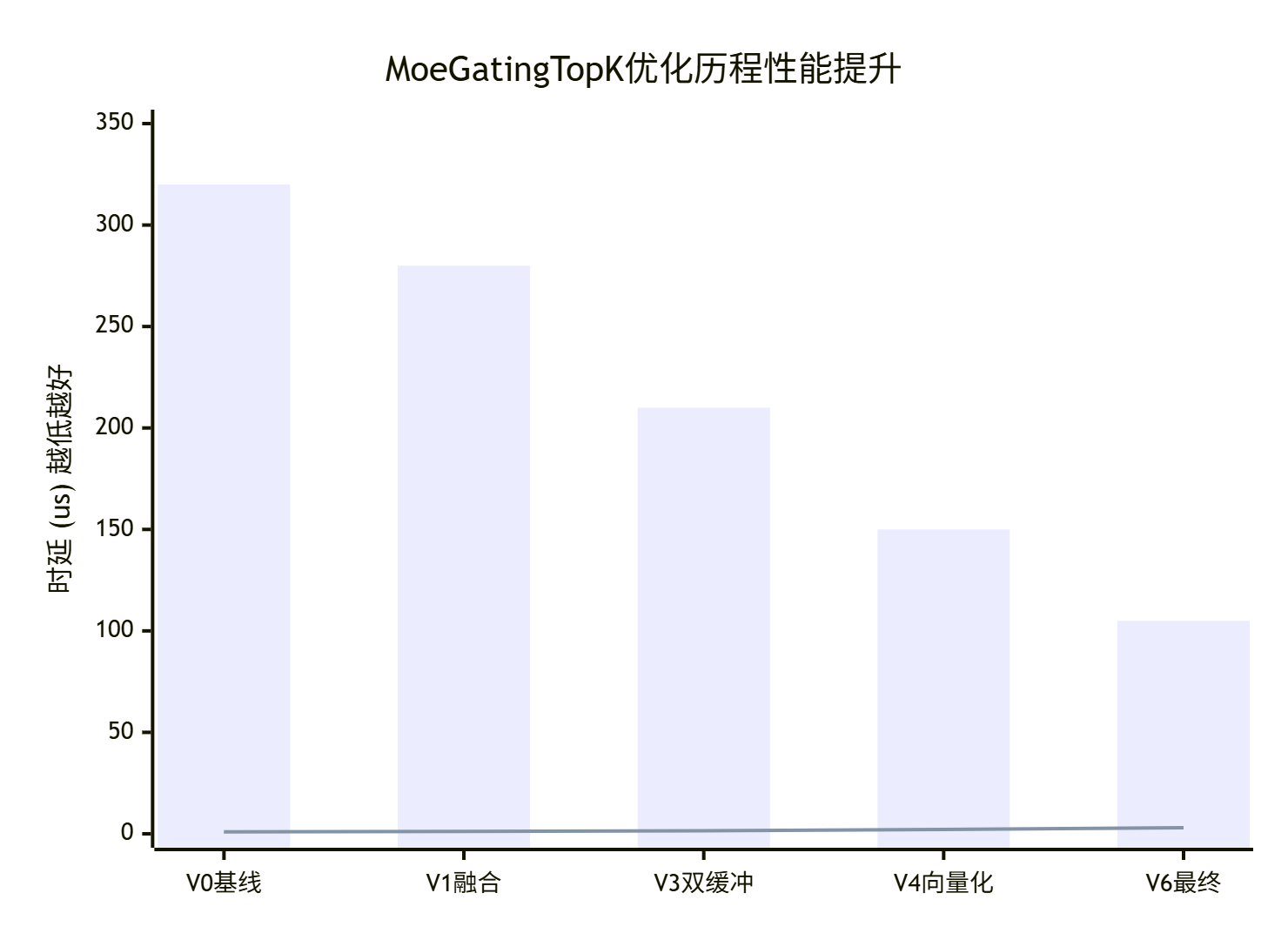

在内部的一个B=2, S=2048, E=64, K=2的测试场景中，我们经历了完整的“踩坑-填坑”循环。以下是性能数据演变：

版本	描述	时延 (us)	相对加速	关键问题与解决
V0	基线（离散算子）	320	1.0x	-
V1	初版融合，标量TopK，无流水	280	1.14x	融合收益被低效计算抵消
V2	修复地址计算与边界bug	功能正确	-	填坑1,2
V3	加入双缓冲	210	1.52x	填坑4
V4	向量化Softmax与TopK比较	150	2.13x	填坑6
V5	优化Tiling，自适应`tileS`	130	2.46x	填坑8
V6	综合优化 (最终版)	105	3.05x	所有优化+指令微调

最终，我们的算子不仅比原始实现快3倍，而且代码更健壮，通过了各种边界条件的压力测试。更重要的是，团队掌握了这套调试调优的方法论，以后再遇到新算子，就知道如何系统化地推进了。

🧭 第八部分：给后来者的终极建议

敬畏硬件：Ascend AI Core不是CPU，也不是GPU。把它当做一个有严格SOP的“外星工厂”。你的代码是给工厂经理的指令手册，必须清晰、准确、无歧义。
数据驱动：永远相信msprof，不要相信你的直觉。性能调优是靠数据说话的，不是靠“我觉得”。
增量修改：不要试图一次性写完一个完美的算子。遵循“功能正确 -> 加入流水 -> 向量化 -> 微调”的步骤，每步验证。
防御性编程：对所有来自Host的参数进行校验（至少在Debug版本）。对Tiling计算进行UB溢出保护。多写printf，它们是你核函数里的“监控探头”。
保持耐心与幽默感：调试NPU核函数有时很痛苦。当你花了半天发现是一个符号写错时，别砸电脑，站起来走走，喝杯咖啡。每个坑都是你经验值+1的勋章。
