深入理解华为 CANN 的算子 UT 测试体系：从原理到实战的全流程解析

在 Ascend AI 生态中，算子开发是连接框架、编译器与硬件执行的关键环节。然而，一个算子能否真正稳定、正确地工作，并不仅只是“能编译通过”那么简单。算子运行逻辑是否符合设计？边界条件是否处理完善？不同 shape、不同 format、不同 dtype 是否都能正确执行？
这些问题决定了算子的可用性与稳定性，而回答这些问题的核心手段，就是 CANN 提供的 UT（Unit Test，单元测试）框架。

本文将系统介绍 CANN 中 Ascend C 算子的 UT 测试体系，分析其设计思路、框架结构与执行流程，并通过一个完整示例展示如何编写、运行和分析算子的 UT 测试结果。

训练营简介

2025年昇腾CANN训练营第二季，基于CANN开源开放全场景，推出0基础入门系列、码力全开特辑、开发者案例等专题课程，助力不同阶段开发者快速提升算子开发技能。获得Ascend C算子中级认证，即可领取精美证书，完成社区任务更有机会赢取华为手机，平板、开发板等大奖。

报名链接：https://www.hiascend.com/developer/activities/cann20252#cann-camp-2502-intro

一、为什么算子必须做 UT？

在 CANN 体系中，算子承担着“接收输入 → 运算 → 输出”的基础功能，是 AI 模型在底层运行时的核心结构。相比框架层，算子级别的错误往往更隐蔽，也更容易在训练/推理过程中引发：

• 精度偏差
• 数值爆炸
• 维度推导错误
• 性能异常
• 在边界 shape 下崩溃

尤其是在 Ascend C 中，算子通常需要在 多级存储结构、Cube 单元、向量单元、MTE 通道等各种硬件模块之间灵活调度，一旦写法稍有不慎便可能引发不可预期的问题。

因此，UT 测试的核心目标是验证算子代码本身的逻辑 correctness 与稳定性，而不是验证框架或模型。
它主要解决：

1. 输入、输出是否符合预期？
2. 算法逻辑是否正确？
3. 全部分支是否覆盖？
4. 编译是否稳定？是否能跨多个 SoC 正常运行？

UT 的存在，使得算子能够在开发早期即可发现问题，避免在集成到框架后再调试，极大提高迭代效率。

---

二、UT 框架的设计理念：覆盖、可控、可验证

从设计上看，Ascend C 的 UT 框架具备三个特点：

1. 覆盖性（Coverage）

UT 目标是将算子的所有逻辑路径都跑一遍，因此：

• 不同 input dtype
• 不同 shape
• 不同 format（ND / NZ / NC1HWC0）
• 不同参数组合

都需要至少有一种测试覆盖。

2. 可控性（Controllability）

UT 测试在离线仿真环境中进行，不依赖任何训练框架，完全可控：

• 输入随机可控（正态、均匀、范围限定）
• 精度标准可控
• 环境配置可控（Platform、SoC、仿真模式）
• 核函数 block_dim 可控

3. 可验证（Verifiable）

通过 calc_expect_func 自动生成期望输出，并与算子运行结果进行比对，精准评估：

• rtol 相对误差
• atol 绝对误差
• Max_atol 最大容忍误差

UT 可逐元素对比，达到 float16 的“千分之一精度”，float32 的“万分之一精度”。

---

三、UT 测试用例定义文件的结构

UT 的核心是一个 Python 脚本，例如：

test_add_custom_impl.py

该脚本主要完成三件事：

1. 实例化 UT 测试类：AscendcOpUt
2. 定义期望输出生成函数 calc_expect_func
3. 通过 add_precision_case 注册每一个测试用例

一个典型模板如下：

from op_test_frame.ut.ascendc_op_ut import AscendcOpUt
from op_test_frame.common import precision_info

platforms = ["Ascend910B",]

ut_case = AscendcOpUt("add_custom")

这段代码决定了：

• 当前 UT 绑定的算子类型为 add_custom
• 测试跑在哪些 Ascend SoC 上

下面逐条拆解其核心组成部分。

---

四、calc_expect_func：UT 测试最核心的验证逻辑

在 UT 中，算子执行的结果需要与一个“理想输出”进行精度比对，而这个理想输出就是由 calc_expect_func 负责生成的。

其输入格式固定：

• 每个参数以 dict 形式传入
• 内部通过 tensor.get(“value”) 获取真实数据
• 返回一个 list，列表中每个元素对应一个输出 tensor

例如：

def calc_expect_func_infer(x, y, z):
    z = x.get("value") + y.get("value")
    return [z, ]

这意味着：

• UT 将自动根据 case 定义生成输入 x、y
• 你的 expect 函数用 NumPy 逻辑生成期望输出
• UT 框架将算子执行结果与 expect 进行比对

calc_expect_func 是整个 UT 测试中最关键的逻辑验证点，也是 UT 能够自动验证算子 correctness 的核心能力。

---

五、构建测试用例：add_precision_case 的细节与约束

add_precision_case 用于定义单个测试用例。一个完整 case 包含：

• 输入/输出参数的定义（shape、dtype、format 等）
• 精度标准
• case 名称
• calc_expect_func

示例：

ut_case.add_precision_case(platforms, {
    'params': [
        {'dtype': 'float16', 'format': 'ND', 'param_type': 'input',
         'shape': [8, 2048], 'distribution': 'normal', 'value_range': [-10, 10]},
        {'dtype': 'float16', 'format': 'ND', 'param_type': 'input',
         'shape': [8, 2048], 'distribution': 'normal', 'value_range': [-10, 10]},
        {'dtype': 'float16', 'format': 'ND', 'param_type': 'output',
         'shape': [8, 2048]}
    ],
    "case_name": "add_custom_1",
    "calc_expect_func": calc_expect_func_infer,
    "precision_standard": precision_info.PrecisionStandard(0.005, 0.005)
})

其中关键约束如下：

1. input/output 的参数数量必须一致
   例如 format 有 2 个元素，则 output 的 format 也必须有 2 个。

2. 所有 input 的格式数量要一致
   否则 UT 无法正确生成多 format 场景的输入。

3. shape 必须与 format 匹配
   例如 ND shape=[8,2048]；
   但 NC1HWC0 必须是 5D。

4. ori_format/ori_shape 为可选，但带参数校验装饰器时必须填写

5. dtype、shape 的多个可能值数量必须一致

UT 框架对 case 配置要求严格，因为它需要在自动生成数据、参数校验、编译、执行、比对全过程中保持一致性。

---

六、完整实战：编写 add_custom 的 UT 测试脚本

下面是一个可直接运行的完整测试脚本，已经按照工程实践标准整理：

from op_test_frame.ut.ascendc_op_ut import AscendcOpUt
from op_test_frame.common import precision_info

platforms = ["Ascend910B",]

ut_case = AscendcOpUt("add_custom")

def calc_expect_func_infer(x, y, z):
    result = x.get("value") + y.get("value")
    return [result]

# 测试用例 1
ut_case.add_precision_case(platforms, {
    'params': [
        {'dtype': 'float16', 'format': 'ND', 'param_type': 'input',
         'shape': [8, 2048], 'distribution': 'normal', 'value_range': [-10, 10]},
        {'dtype': 'float16', 'format': 'ND', 'param_type': 'input',
         'shape': [8, 2048], 'distribution': 'normal', 'value_range': [-10, 10]},
        {'dtype': 'float16', 'format': 'ND', 'param_type': 'output',
         'shape': [8, 2048]}
    ],
    "case_name": "add_custom_basic",
    "calc_expect_func": calc_expect_func_infer,
    "precision_standard": precision_info.PrecisionStandard(0.005, 0.005)
})

# 测试用例 2
ut_case.add_precision_case(platforms, {
    'params': [
        {'dtype': 'float16', 'format': 'ND', 'param_type': 'input',
         'shape': [16, 1024], 'distribution': 'normal', 'value_range': [-1, 1]},
        {'dtype': 'float16', 'format': 'ND', 'param_type': 'input',
         'shape': [16, 1024], 'distribution': 'normal', 'value_range': [-1, 1]},
        {'dtype': 'float16', 'format': 'ND', 'param_type': 'output',
         'shape': [16, 1024]}
    ],
    "case_name": "add_custom_small_range",
    "calc_expect_func": calc_expect_func_infer,
    "precision_standard": precision_info.PrecisionStandard(0.001, 0.001)
})

至此，一个算子的 UT 脚本就定义好了。

---

七、op_ut_run：执行 UT 测试的全流程

执行 UT 测试需要依赖 op_ut_run 工具。常见命令如下：

./op_ut_run \
 --case_files=./test_add_custom_impl.py \
 --data_path=./data \
 --simulator_data_path=./model \
 --simulator_lib_path=/usr/local/Ascend/.../simulator \
 --simulator_mode=ca \
 --soc_version=Ascend910B \
 --case_name=add_custom_basic \
 --ascendc_op_path=./add_custom.cpp \
 --block_dim=8

参数解释重点如下：

参数	说明
--case_files	指向测试脚本
--ascendc_op_path	算子实现文件 cpp
--case_name	测试脚本中定义的 case_name
--soc_version	对应硬件 SoC
--simulator_mode=pv/ca	PV 为功能仿真，CA 为性能仿真
--block_dim	算子 kernel 的 block 数

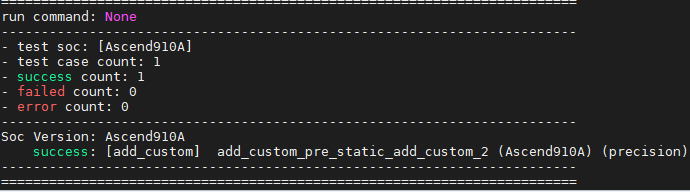

执行结束后，终端会显示：

• 编译是否成功
• 精度比对是否通过
• dump 文件是否生成

---

八、dump 文件分析与生成算子仿真流水图

UT 运行后，会在指定目录下生成完整 dump：

{model}/ca/add_custom/add_custom_pre_static_test_xxx/
    core0_cube_log.dump
    core0_hwts_log.dump
    core0_icache_log.dump
    core0_mte_log.dump
    ...

这些 dump 代表：

• MTE 通道搬运行为
• 向量指令执行
• Cube 单元执行
• 流水调度情况
• cache miss 信息

要转换成可视化流水图，可使用：

./msopgen sim \
    -c core0 \
    -d ./xxx/ca/add_custom/... \
    -out ./output_data \
    -subc cubecore0

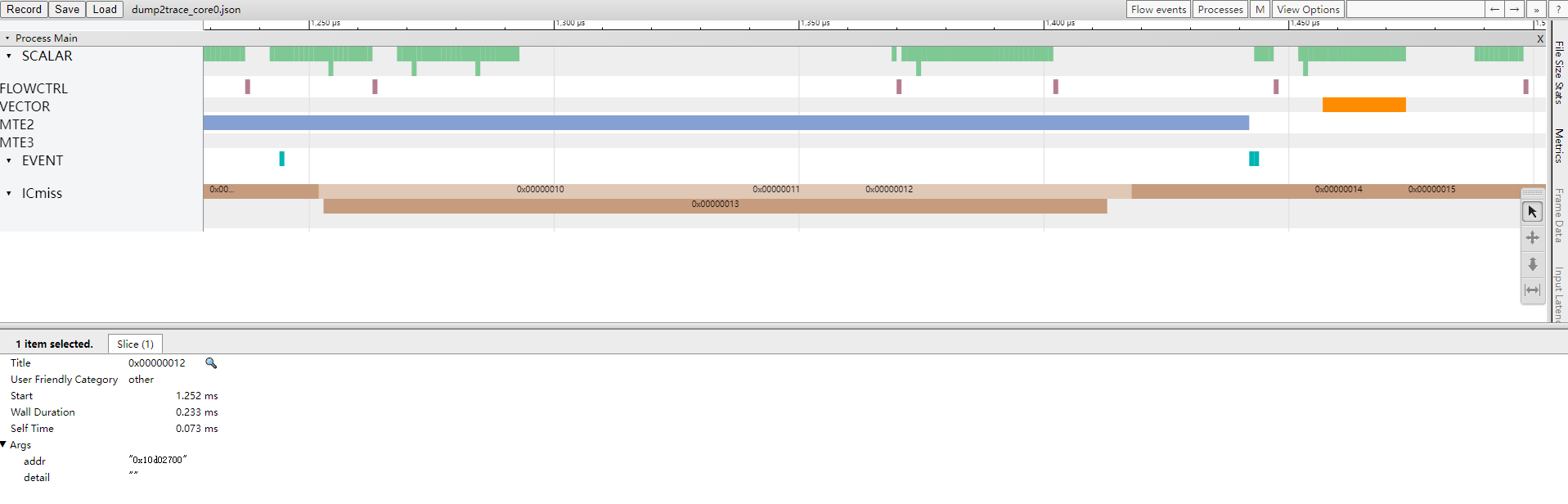

最终生成 dump2trace_core0.json，可通过：

chrome://tracing

打开即可查看完整算子执行流水。

---

九、UT 测试对算子开发的意义：不仅是 correctness 的保障

当你真正写过几个 Ascend C 算子后，会发现 UT 测试的意义远超过“检查是否能跑”。

它能帮助你：

1. 提前发现算子逻辑漏洞

避免在框架集成后花数倍时间定位问题。

2. 保证跨 Shape/Format/Dtype 的一致性

尤其是 NC1HWC0 和 NZ 场景，UT 能迅速暴露格式处理错误。

3. 稳定算子编译

编译失败往往由参数、format、shape 不一致引起，通过 UT 可快速定位。

4. 验证精度稳定性

尤其是涉及 reduce、broadcast、累加的算子。

5. 提供可视化流水图，辅助性能优化

UT dump 是算子性能优化的基础依据。

因此，UT 在 Ascend C 开发流程中并不是一个可选项，而是算子正式投入使用前必须通过的“基础质量门槛”。

---

结语

Ascend C 的 UT 测试体系，完整覆盖了算子从输入构造、编译、执行到结果验证的全流程，是算子稳定性和可靠性的基础手段。
理解并善用 UT，可以让算子开发过程更加高效，也能帮助开发者深入理解算子在硬件上的执行行为。

希望本文能让你对 CANN 的算子 UT 测试机制有一个系统、深入的理解，并能够将其中的方法运用到你自己的算子开发实践中。
